Beiträge von BI-Z 100 I - 4 ?

  • Deutsches Reich, Inflation, Ziffern im Kreis-Ausgabe 1923, 100 Mk., Mi. 268

    • BI-Z 100 I - 4 ?
    • 16. November 2026 um 14:28
    Zitat von rama

    schon wieder weggeräumt. Hatte mir die Gummierung angesehen, diese ist unterschiedlich.

    Schade
    Unterschiedliches Papier
    links dickes Papier und grobfaserig mit viel Holzfaser mit dickem ungebrochenem Gummi, Druck etwas fett mit viel Leinöl
    rechts dünnes hochwertiges dünnes Papier mit gebrochenem Gummi, Druck mager mit viel Zinkweiß ...
    wäre mein Tipp auf die Entfernung

  • Deutsches Reich, Inflation, Ziffern im Kreis-Ausgabe 1923, 100 Mk., Mi. 268

    • BI-Z 100 I - 4 ?
    • 16. November 2026 um 08:33
    Zitat von rama

    DR 268 - Rolle 11er Streifen
    ob es beide Farben sind vermag ich nicht zu beurteilen.

    Wie erron auch meint, ziemlich deutlich ja.

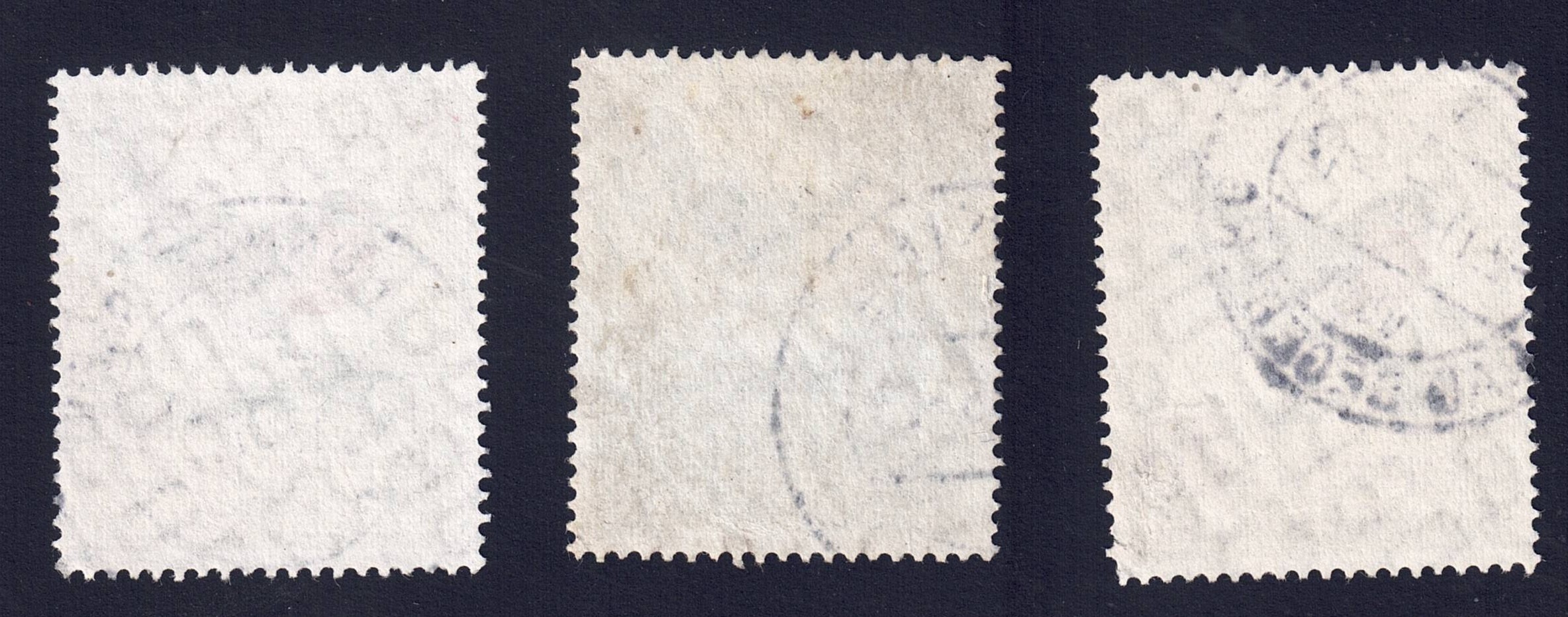

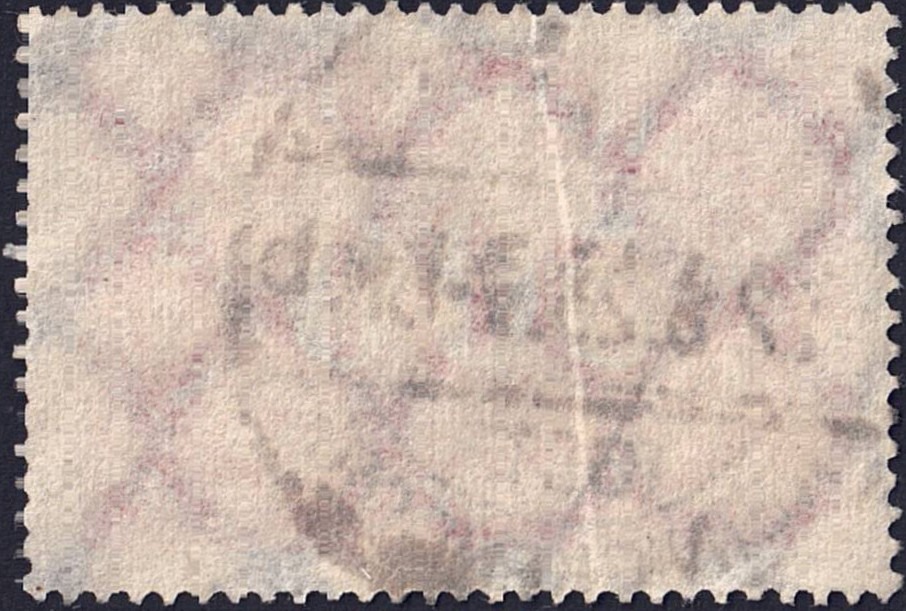

    Aber mache doch mal einen gleichzeitigen Scan der Rückseite bitte.

    Grüße

  • Persönliche Einschätzung Drucktechnik mit Schwerpunkt Briefmarken im historischen Vergleich Deutschland Ost-West

    • BI-Z 100 I - 4 ?
    • 14. November 2026 um 22:54

    Doch der Preis für diese Autarkie war ruinös.
    Auf dem Höhepunkt Ende der 1980er Jahre war Robotron zu einem Staat im Staate mit fast 70.000 Beschäftigten in 21 Betrieben angewachsen.

    Um überhaupt an westliche Devisen für Spezialchemikalien und Messgeräte zu kommen, produzierte das Computerkombinat nebenbei Millionen klassischer Erika-Schreibmaschinen, Kaffeemaschinen, Fernseher und Radios für westdeutsche Versandhauskataloge wie Quelle und Neckermann.

    Während in Fernost und den USA hochautomatisierte Fabriken Millionen von Chips zu Pfennigbeträgen ausspuckten, glich die Halbleiterfertigung in der DDR einer Manufaktur mit extrem hohen Ausschussraten.

    Als 1988 unter gewaltigem propagandistischem Getöse der erste eigene 1-Megabit-Speicherchip (U61000) im Dresdner Forschungszentrum präsentiert wurde, lagen die realen Herstellungskosten pro funktionierendem Chip bei mehreren hundert Mark – für ein Bauteil, das auf dem Weltmarkt bereits für wenige Dollar als Massenware gehandelt wurde.

    Ein einfacher Arbeitsplatzrechner wie der EC 1834 wurde den volkseigenen Betrieben intern für über 30.000 Mark der DDR in Rechnung gestellt – den Gegenwert eines halben Einfamilienhauses.

    Als im Herbst 1989 die Mauer fiel und im Sommer 1990 die D-Mark kam, brach dieses künstlich abgeschirmte Biotop über Nacht in sich zusammen. Kein Betrieb kaufte mehr einen ehrwürdigen, bleischweren Robotron-Rechner, wenn auf der anderen Straßenseite plötzlich taiwanesische 286er- und 386er-PCs für einen Bruchteil des Preises im Schaufenster standen.

    Das Kombinat wurde zerschlagen und bis 1990/91 abgewickelt.

    Was von Robotron blieb, war jedoch weit mehr als nur nostalgischer Elektroschrott für Technikmuseen.

    Das wahre Kapital des Kombinats saß zwischen den Ohren jener zehntausenden Ingenieure, Physiker, Feinmechaniker und Programmierer, die zwanzig Jahre lang gelernt hatten, aus dem Nichts funktionierende Hochtechnologie zu bauen.

    Sie gehörten zu einer aussterbenden Spezies von Technikern, die einen Computer nicht als schwarze Kiste betrachteten, sondern ihn vom physikalischen Elektronenfluss im Silizium über die Lötstelle auf der Platine bis zur letzten Zeile im Maschinencode durchdrungen hatten.

    Genau dieses unbestechliche handwerkliche Fundament war der Grund, warum sich nach der Wende Konzerne wie Siemens/Infineon, AMD (heute GlobalFoundries), Bosch und jüngst sogar TSMC ausgerechnet in Dresden ansiedelten.

    Aus den Trümmern von Robotron wuchs mit „Silicon Saxony“ das heute größte und modernste Mikroelektronik-Zentrum Europas

    Ein später, aber hochverdienter Triumph für die sächsischen Tüftler, die einst mit Salpetersäure, Mikroskop und dem 2,5-Millimeter-Lineal dem Kalten Krieg getrotzt hatten.

  • Persönliche Einschätzung Drucktechnik mit Schwerpunkt Briefmarken im historischen Vergleich Deutschland Ost-West

    • BI-Z 100 I - 4 ?
    • 14. November 2026 um 22:52

    Und einen habe ich noch, quasi als Anhang zu vor ;)

    Wer in den späten 1970er oder 1980er Jahren in einer ostdeutschen Fabrikhalle, einem Konstruktionsbüro oder einem Rechenzentrum stand, begegnete einem Namen, der wie kaum ein zweiter für den Spagat zwischen ingenieurtechnischer Genialität und planwirtschaftlicher Mangelverwaltung stand:

    Robotron.

    Das Kunstwort, Ende der 1960er Jahre aus Roboter und Elektronik geschmiedet, war weit mehr als nur ein Firmenlogo.

    Das 1969 gegründete VEB Kombinat Robotron mit Stammsitz in Dresden war der verzweifelte, oft heroische und am Ende wirtschaftlich ruinöse Versuch eines kleinen, von allen westlichen Technologieflüssen abgeschnittenen Landes, aus eigener Kraft in der Champions League der digitalen Revolution mitzuspielen.

    Dabei begann die Geschichte von Robotron keineswegs auf der grünen Wiese oder in einer kalifornischen Garage, sondern auf dem wohl fruchtbarsten feinmechanischen Boden Europas.

    Als Deutschland 1945 geteilt wurde, lag das historische Weltzentrum für Rechen-, Schreib- und Buchungsmaschinen in Sachsen und Thüringen.

    Traditionswerke wie die Astrawerke und Wanderer in Chemnitz, Archimedes in Glashütte, Olympia in Erfurt oder Mercedes Büromaschinen im thüringischen Zella-Mehlis hatten über Jahrzehnte hinweg Zahnräder, Hebelwerke und elektromechanische Register zu einer Perfektion getrieben, die weltweit Maßstäbe setzte.

    Als diese Betriebe schließlich unter dem Dach von Robotron zusammengefasst wurden, traf eine tief verwurzelte Kultur des präzisen Maschinenbaus auf das heraufziehende Zeitalter der Halbleiter.

    Der erste große Kraftakt gelang noch im Gleichschritt mit der internationalen Entwicklung!

    Mit dem Robotron 300 (R 300) stellte die DDR Ende der 1960er Jahre einen volltransistorisierten Großrechner auf die Beine, der ganze Industriekombinate verwaltete. Kurz darauf fiel im Rat für gegenseitige Wirtschaftshilfe (RGW) der Startschuss für das ESER-Programm (Einheitliches System der Elektronischen Rechentechnik).

    Weil man im Ostblock das Rad nicht für jedes Land neu erfinden konnte und wollte, traf man eine ebenso pragmatische wie verwegene Entscheidung!

    Man erklärte die westliche IBM-System/360- und später System/370-Architektur kurzerhand zum sozialistischen Standard. Die Dresdner und Karl-Marx-Städter Ingenieure bauten mit Anlagen wie dem EC 1040 und dem EC 1055 Großrechner, die bis auf die Bitebene kompatibel zu den amerikanischen Vorbildern von IBM waren

    Nicht durch bloßes Abkupfern, sondern indem sie mit eigenen osteuropäischen Bauteilen eine völlig eigenständige innere Schaltkreislogik entwarfen, die nach außen hin exakt wie eine IBM-Maschine antwortete.

    Die eigene System- und Anwendungssoftware wurde so präzise angepasst, dass im Zweifel auch westliche Industriebänder problemlos auf sächsischen Magnetbandgeräten anliefen.

    Doch in der zweiten Hälfte der 1970er Jahre änderte sich das Spiel radikal. Die Rechentechnik verließ die klimatisierten Schränke der Großrechenzentren und schrumpfte auf die Größe eines Fingernagels zusammen. Im Westen eroberten Mikroprozessoren von Intel, Motorola und Zilog die Werkbänke, die Druckmaschinensteuerungen und die Büros.

    Gleichzeitig zog der Westen die Daumenschrauben der CoCom-Liste (Coordinating Committee on Multilateral Export Controls) gnadenlos an. Jeder moderne Speicherbaustein, jeder 8- oder 16-Bit-Prozessor und jede Belichtungsmaschine für Silizium-Wafer fiel unter ein strenges Hochtechnologie-Embargo und wurde an den Grenzen bewacht wie waffenfähiges Plutonium.

    Für die DDR-Wirtschaft, deren Maschinenbau vom Export in den Westen lebte, war das eine existenzielle Bedrohung
    Eine sächsische Werkzeug- oder Offsetdruckmaschine ohne elektronische Steuerung war auf dem Weltmarkt Ende der 1970er Jahre plötzlich unverkäuflich.

    Aus dieser Not heraus fiel 1977 auf höchster Staatsebene der schicksalhafte Mikroelektronikbeschluss.

    Die DDR beschloss das eigentlich Unmögliche

    Ein Land mit knapp 17 Millionen Einwohnern baute sich im Zusammenspiel aus Carl Zeiss Jena (für die hochpräzisen optischen Belichtungsanlagen), dem Kombinat Mikroelektronik Erfurt (für die Chipfertigung) und Robotron (für die Rechnerarchitektur, Peripherie und Software), eine komplett autarke Halbleiter- und Computerindustrie auf.

    Was nun in den Laboren von Dresden, Erfurt und Karl-Marx-Stadt begann, war Reverse Engineering als forensische Hochkunst.

    Da man westliche Prozessoren weder offiziell kaufen noch einfach in eine Kopiermaschine legen konnte, ätzten Ingenieure die schwarzen Epoxidharzgehäuse eingeschmuggelter West-Chips mit rauchender Salpetersäure auf, legten die winzigen Silizium-Plättchen unter das Auflichtmikroskop und fotografierten Schicht für Schicht die Leiterbahnen ab.

    Tausende Mikroskopbilder wurden auf dem Fußboden großer Zeichensäle zu riesigen Tapeten zusammengeklebt, um die Gatterlogik von Hand nachzuzeichnen. Dabei gab es eine handwerkliche Hürde, die das ganze Dilemma jener Jahre symbolisiert
    Die gesamte westliche Halbleiterwelt basierte auf dem angloamerikanischen Zoll-System mit einem Pin-Rastermaß von 2,54 Millimetern (einem Zehntel Zoll).

    Die Werkzeugmaschinen, Leiterplattenbohrer und Bestückungsautomaten im Ostblock arbeiteten jedoch streng nach dem metrischen System im 2,50-Millimeter-Raster. Man konnte die westlichen Chip-Masken also nicht einmal 1:1 kopieren, sondern musste die gesamte Geometrie und oft auch die elektrische Physik auf die eigenen Fertigungsprozesse umrechnen.

    Das berühmteste Kind dieser Sisyphusarbeit war der U880
    Der ostdeutsche, im 2,5-Millimeter-Gewand steckende Zwillingsbruder des legendären amerikanischen Zilog Z80. Dieser unverwüstliche 8-Bit-Prozessor wurde in den 1980er Jahren zum schlagenden Herzen der gesamten DDR-Technik.
    Er steuerte Walzwerke, Reichsbahn-Stellwerke und Industrieroboter, und er trieb ab 1985 das wohl bekannteste Arbeitspferd aus dem Hause Robotron an, den Bürocomputer PC 1715.

    Wer jemals vor einem PC 1715 gesessen hat, vergisst die Haptik nicht.
    Das Gerät war kein eleganter Plastik-Heimcomputer, sondern ein schwerer, aus massivem Stahlblech gekanteter Industriebau, der auch einen Sturz vom Schreibtisch überlebt hätte.

    Weil ein einzelner U880-Prozessor zu langsam gewesen wäre, um gleichzeitig das Programm zu berechnen und den grün leuchtenden Röhrenmonitor anzusteuern, bauten die Robotron-Entwickler kurzerhand zwei U880-Prozessoren ein

    Einen als Hauptrechner und einen zweiten allein für die Bildschirmausgabe, während ein dritter Prozessor in der klackenden Tastatur saß. Als Betriebssystem lief darauf SCP (Single User Control Program), eine nahtlose Adaption des westlichen CP/M, auf dem das Textprogramm Text 30 oder die Tabellenkalkulation KP (Kalkulationsprogramm) selbst noch auf den holprigsten 5,25-Zoll-Disketten ihren Dienst verrichteten.

    Daneben standen Nadeldrucker wie der legendäre Robotron K 6313, deren Druckköpfe mit der akustischen Wucht eines Maschinengewehrs durch vierfaches Durchschlagpapier hämmerten und im Dauereinsatz praktisch unzerstörbar waren.

    Genau in dieser Ära offenbarte sich jedoch das tragische Paradoxon von Robotron

    Je größer die technische Improvisationskunst der Ingenieure wurde, desto tiefer rutschte das Kombinat in die ökonomische Absurdität.

    Weil Speicherchips (RAM) chronisch knapp und sündhaft teuer waren, vollbrachten die Programmierer in Dresden, Leipzig und Sömmerda wahre Wunder an Code-Effizienz. Wo man im Westen bereits anfing, verschwenderisch mit Speicherplatz umzugehen, quetschten Robotron-Entwickler komplette Buchhaltungs-, CAD- und Maschinensteuerungsprogramme in winzige 64 Kilobyte Arbeitsspeicher und kannten jedes einzelne Register ihres Prozessors beim Vornamen.

    Als der Westen auf die 16-Bit- und 32-Bit-Welt (IBM XT/AT und DEC VAX) davonzog, konterte Robotron mit dem A 7100, dem MS-DOS-kompatiblen EC 1834 (unter dem Betriebssystem DCP) und schließlich 1986 sogar mit dem K 1840, einem Nachbau der amerikanischen 32-Bit-Superminicomputer VAX-11/780, den das US-Militär eigentlich als streng geheime Schlüsseltechnologie eingestuft hatte.

  • Persönliche Einschätzung Drucktechnik mit Schwerpunkt Briefmarken im historischen Vergleich Deutschland Ost-West

    • BI-Z 100 I - 4 ?
    • 14. November 2026 um 22:46

    4. Was bedeutete das für die Briefmarken?
    DDR vs. BRD bis Ende der 1970er

    Schaut man sich die Briefmarken beider deutscher Staaten von den 1950ern bis in die 1970er Jahre unter der Lupe an, sieht man einen hochinteressanten Unterschied in der Druckphilosophie.

    • Warum die DDR schon ab den 1950ern/60ern der Meister des Offset- und Rastertiefdrucks war
      Während die Bundesdruckerei im Westen (mit den Goebel-Maschinen aus Darmstadt) extrem lange am klassischen, eher strengen Stichtiefdruck und einfachen Buchdruck festhielt, setzte der VEB Deutsche Wertpapier-Druckerei (DWD) in Leipzig massiv auf den hochpräzisen Mehrfarben-Offsetdruck (auf den Radebeuler Planeta-Maschinen) und den Rastertiefdruck (Rakeltiefdruck). Handwerklich waren die Leipziger Lithografen, Retuscheure und Stecher absolute Virtuosen

      Die farbigen DDR-Sondermarken der 1960er und 1970er Jahre (Gemälde-Serien, Tiere, Technik, Raumfahrt) hatten oft weichere Farbverläufe, feinere Passer und aufwendigere Kombinationsdrucke (z. B. kombinierter Stichtiefdruck + Mehrfarben-Offsetdruck) als viele gleichaltrige West-Ausgaben.
    • Das DDR-Paradoxon
      Weltklasse-Maschinen treffen auf Mangelwirtschaft beim Material

       Wo lag nun aber das Problem im Osten, das jeder DDR-Sammler (besonders wegen Plattenfehlern) sofort unter der Lupe erkennt?
      1. Die besten Maschinen gingen für D-Mark in den Westen
        Die nagelneuen, spielfreien Planeta-Pressen wurden gegen harte Devisen nach Westdeutschland, Großbritannien oder in die USA verkauft, während die eigenen Druckereien in Leipzig oft jahrzehntelang auf völlig verschlissenen Bestandsmaschinen weiterproduzieren mussten.
      2. Papier-, Farb- und Rohstoffmangel im Inland
        Genau wie in der Inflationszeit 1923 fehlten für den Inlandsbedarf oft die Devisen für langfaserigen skandinavischen Zellstoff, optische Aufheller (Titanweiß), reine Buntpigmente und hochwertige Bindemittelharze. Das DDR-Papier war häufig holzhaltiger, gelblicher, kurzfaseriger und wechselte mitten in der Auflage die Struktur, während die Gummierung (oft noch lange Dextrin oder unruhiger Polyvinylalkohol) stark auf Luftfeuchtigkeit reagierte.

    5. Der Knick ab Mitte/Ende der 1970er Jahre
    Warum die Schere ab 1977 aufging

    Die zeitliche Eingrenzung („bis Mitte/Ende der 1970er“) trifft den historischen Wendepunkt auf das Jahr genau.
    Der Wendepunkt lässt sich sogar an einem konkreten Datum festmachen.
    Der Fachmesse drupa 1977 in Düsseldorf.

    • Bis ca. 1975/76
      Eine Druckmaschine war zu 95 % reiner Schwermaschinenbau, Gussqualität, Zahnradgeometrie und Kinematik. Und im Berechnen von Kurvenscheiben, Zykloiden, Greiferbrücken und schwingungsfreien Grauguss-Gestellen machte den sächsischen Ingenieuren in Radebeul, Plauen und Leipzig niemand auf der Welt etwas vor.
    • Ab 1977 (Die Elektronik- und Chemie-Revolution)
      Jetzt hielt plötzlich die Mikroelektronik Einzug in den Drucksaal. Heidelberg präsentierte CPC (Computer Print Control) – elektronische Farbzonenfernsteuerung am Leitstand, densitometrische Farbmessung in Echtzeit, gefolgt von elektronischen Laser-Scannern in der Druckvorstufe (Hell-Chromagraph in Kiel) und neuen, schnelltrocknenden Kunststoff-/UV-Farben der westdeutschen Chemiekonzerne (BASF, Hoechst, Hartmann).

      Durch das westliche CoCom-Hightech-Embargo bekam die DDR keinen Zugriff auf moderne westliche Mikroprozessoren und Sensoren.
      Das Kombinat Polygraph musste versuchen, mit der wesentlich langsameren und anfälligeren DDR-eigenen Robotron-Elektronik gegenzuhalten

      Die Mechanik aus Sachsen war immer noch erstklassig, aber die elektronische Steuerung, Vorstufen-Reproduktion und Farbchemie im Westen zogen ab Ende der 1970er Jahre unaufhaltsam davon.
  • Persönliche Einschätzung Drucktechnik mit Schwerpunkt Briefmarken im historischen Vergleich Deutschland Ost-West

    • BI-Z 100 I - 4 ?
    • 14. November 2026 um 22:43

    Auch wenn ich historisch als gebürtiger Kölner bei Briefmarken ja eher der (frühen) BRD zugeneigt bin und nur ein dickes, aber sehr unvollständiges Buch mit DDR Marken habe (aus Brieffreundschafte sowie wegen familiärer Bindungen Richtung Dresden entstanden), so finde ich die DDR-Marken einfach (drucktechnisch und von vielen Motiven) schöner.

    Meine persönliche Einschätzung Drucktechnik mit Schwerpunkt Briefmarken im historischen Vergleich Deutschland Ost-West

    Bis Mitte/Ende der 1970er Jahre war der Osten im Druckmaschinenbau und in der grafischen Verfahrenstechnik keineswegs der „kleine, rückständige Bruder“, sondern im rein mechanischen Maschinenbau über weite Strecken auf absoluter Weltspitze
    Und das aus einem ganz einfachen historischen Grund

    Als Deutschland 1945 geteilt wurde, lag das historische Herz der gesamten deutschen Druck-, Papier- und Grafischen Industrie in Sachsen (Leipzig, Dresden/Radebeul, Plauen) und Berlin.

    Während man im Westen vieles erst mühsam neu aufbauen oder verlagern musste, konnte die DDR auf eine seit über 100 Jahren gewachsene Konzentration aus hochspezialisierten Maschinenbauern, Druckfarben-Chemikern, Graveuren und Hochschulen zurückgreifen.

    1. Das Erbe von 1945
    Warum das Know-how schwerpunktmäßig im Osten saß

    Vor dem Zweiten Weltkrieg war das Dreieck Leipzig – Dresden – Plauen (zusammen mit Berlin) das unangefochtene Weltzentrum des grafischen Gewerbes!

    • Der Wertpapier- und Briefmarkendruck (Giesecke & Devrient => VEB DWD)
      Neben der Reichsdruckerei in Berlin saß mit Giesecke & Devrient (gegr. 1852) in Leipzig eine der technologisch führenden Wertpapier-, Banknoten- und Briefmarkendruckereien der Welt.
      Als das Leipziger Stammhaus 1948 enteignet wurde, entstand daraus nahtlos der VEB Deutsche Wertpapier-Druckerei (DWD) Leipzig (in dem fast alle DDR-Briefmarken und Banknoten gedruckt wurden).

      Während die Inhaberfamilie im Westen (München) 1948 praktisch bei Null anfangen musste, blieben die hochpräzisen Guillochiermaschinen, Pantographen, Stichtiefdruck- und Offsetpressen samt den erfahrenen Meistern und Stechern komplett in Leipzig.

    • Die Druckfarben-Chemie
      In Leipzig saßen traditionsreiche Druckfarbenfabriken wie Berger & Wirth (gegr. 1823) oder Springer & Möller. Das gesamte handwerkliche Wissen über Pigmentmahlung, Firniskochen und Repro-Chemie war vor Ort vorhanden.
    • Die Kaderschmieden & Forschung
      Mit der Hochschule für Grafik und Buchkunst (HGB), der Ingenieurschule für Polygrafie „Otto Grotewohl“ und dem Institut für Grafische Technik (IGT) besaß Leipzig ein geschlossenes wissenschaftliches Ökosystem, in dem Maschinenbauingenieure, Papierchemiker und Drucker Hand in Hand ausgebildet wurden.

    2. Der deutsche (drucktechnische) Maschinenbau bis Mitte der 1970er - Ost gegen West

    In der DDR wurden die traditionsreichen sächsischen Werke (darunter Planeta Radebeul, Plamag Plauen, die Leipziger Buchbindereimaschinenwerke vormals Gebr. Brehmer und das Schneidemaschinenwerk Perfecta Bautzen) im VEB Kombinat Polygraph Leipzig mit rund 16.000 Beschäftigten gebündelt.

    Wie gut diese Ingenieure waren, zeigt eine Zahl, die im Westen heute oft vergessen wird!
    60 % der gesamten DDR-Druckmaschinenproduktion gingen als harter Devisenbringer in den Export ins westliche Ausland (NSW), während gleichzeitig 70 bis 90 % des gesamten sowjetischen Druckwesens mit Maschinen aus Sachsen liefen.

    In den USA wurde zeitweise rund die Hälfte aller bedruckten Einkaufstüten auf ostdeutschen Polygraph-Maschinen produziert.

    DisziplinDDR (Schwerpunkt Sachsen / Polygraph)BRD (Westdeutschland)Wer hatte bis ca. 1975 die Nase vorn?
    Bogenoffset (Mehrfarben & Großformat)Planeta Radebeul
    Planeta-Variant Baureihe ab 1965
    Legendäre Aggregatbauweise, doppeltgroße Druckzylinder, patentierter Differentialantrieb.
    MAN Roland (Offenbach/Augsburg), Koenig & Bauer (KBA) (Würzburg), Heidelberg (erst ab 1962 im Offset, 1975 Speedmaster).Gleichstand bis Vorteil Ost
    Die Planeta-Variant war bei umstellbarem Schön- und Widerdruck (Beidseitendruck in einem Durchgang) und bei schwerem Karton/Großformat mechanisch weltführend.
    Kleinoffset & BuchdruckVictoria Heidenau
    Hochdruck/Bogenmaschinen & Leipziger Druckmaschinenwerke.
    Heidelberger Druckmaschinen (Original Heidelberger Tiegel & Zylinder, K-Offset).Klarer Vorteil West
    Heidelberg dominierte den kleineren und mittleren Akzidenzbereich durch unerreichte Serienfertigung weltweit.
    Rollenoffset & ZeitungsrotationPlamag Plauen
    Vogtländische Maschinenfabrik AG, vor 1945 größter Rotationsmaschinenbauer Europas
    Koenig & Bauer (KBA), MAN, Albert-Frankenthal (Tiefdruck).Augenhöhe (Export)
    Plamag-Rotationen liefen weltweit zuverlässig, KBA und MAN zogen erst in den 70ern über höhere Geschwindigkeiten vorbei.
    Spezial- & Briefmarken-RotationVEB DWD Leipzig
    Nutzte umgebaute Vorkriegs-Goebel, eigene Spezialmaschinen und Ost-Offsetpressen.
    Goebel Darmstadt & KBA (Giori) für die Bundesdruckerei Berlin/Neu-Isenburg.Spezialisierter Vorteil West beim Stichtiefdruck, aber Vorteil Ost beim Mehrfarben-Offset und kombinierten Druckverfahren.
    Weiterverarbeitung (Falzen, Schneiden, Heften)Brehmer Leipzig
    Fadenheftung/Falzen
    &
    Perfecta Bautzen
    Schnellschneider.
    Stahl / Polar-Mohr / Kolbus.Absolute Weltspitze im Osten
    Eine Brehmer-Fadenheftmaschine oder ein Perfecta-Schneider standen auch in unzähligen westdeutschen Druckereien.

    3. Das technische Meisterstück aus Radebeul
    Die „Planeta-Variant“

    In den 1960er und frühen 1970er Jahren entwickelten die Radebeuler Ingenieure die Planeta-Variant (P4 / P6)

    • Doppeltgroße Zylinder & flache Bogenführung
      Weil die Druck- und Übergabezylinder den doppelten Durchmesser hatten, wurde der Papierbogen beim Durchlauf viel weniger stark gekrümmt. Damit konnte die Planeta vom dünnen Zigarettenpapier bis zum steifen 1-Millimeter-Verpackungskarton alles ohne „Zeltschlag“ oder Abschmieren durchziehen.
    • Die Bogenwendung
      Planeta beherrschte die kinematische Übergabe zum Schön- und Widerdruck (z. B. 4 Farben Vorderseite oder 2 Farben Vorder- / 2 Farben Rückseite in einem Durchgang) zu einer Zeit, als viele West-Hersteller daran noch mechanisch verzweifelten.
    • Der ultimative Beweis für die Ost-Qualität 1991
      Als nach der Wende das Kombinat aufgelöst wurde, kaufte der westdeutsche Traditionskonzern Koenig & Bauer (KBA) aus Würzburg sofort das Planeta-Werk in Radebeul auf – und stampfte seine eigene westdeutsche Bogenoffset-Linie zugunsten der sächsischen Konstruktion ein! Bis zum heutigen Tag werden sämtliche großen Bogenoffsetmaschinen von Koenig & Bauer (Rapida-Serie) im ehemaligen Planeta-Werk in Radebeul gebaut.
  • Handwerk, Chemie & Physik in der Reichsdruckerei 1923 / in Mangeljahren Warum entstehen unsere Farbvarianten und Druckabweichungen?

    • BI-Z 100 I - 4 ?
    • 14. November 2026 um 10:04
    Zitat von labarnas

    Habe mal eine weitere Quelle, die wirklich zu empfehlen ist. »Das Buchdruckerbuch«. Ich empfehle die 4. Auflage (beachten sehr schweres Buch).

    Dort werden auch die gängigen Maschinen der 20er bis 40er Jahre für den Hochdruck erklärt, aber auch, wie man z. B. im Buchdruck einen farbigen Druck erzeugen konnte.

    schaue, dass ich mir das mal zulege

  • Handwerk, Chemie & Physik in der Reichsdruckerei 1923 / in Mangeljahren Warum entstehen unsere Farbvarianten und Druckabweichungen?

    • BI-Z 100 I - 4 ?
    • 14. November 2026 um 10:04

    Moin Kleber ,

    alles gut – Nachsicht immer! ;)
    Ich nehme so etwas überhaupt nicht persönlich, sondern sehe das von einer rein pragmatischen, handwerklichen Seite.

    1. Zum Punkt „Vergleichen vs. Messen“ (Ist-Zustand vs. Ursprungsfarbe)

    Du hast vollkommen recht!
    Was man mit dem Farbführer (visuell oder simultan auf dem Scanner) macht, ist immer ein Vergleichen. Aber machen wir uns technisch nichts vor, selbst wenn heute jemand ein 20.000-Euro-Spektralphotometer auf eine 100 Jahre alte Marke setzt und zerstörungsfrei „misst“, misst dieses Gerät ja niemals die reine Druckfarbe aus dem Farbtopf von 1923!
    Es misst immer nur den heutigen, über 100 Jahre gealterten Ist-Zustand, also die Summe aus Pigment, vergilbtem Leinölfirnis, nachgedunkeltem Holzschliffpapier und oxidiertem Dextrin-Gummi.
    Und was macht man anschließend mit der gemessenen Spektralkurve?
    Man vergleicht sie wieder mit einer Referenzkurve! Wer dabei nur stur „misst“, ohne Papier, Bindemittelsättigung (CPVC) und Alterung herauszurechnen, misst im Zweifel nur 100 Jahre alte Alterungsspuren (Dreck) und hält sie für eine eigene Katalogfarbe.

    Deshalb gehe ich den Weg genau andersherum
    Ich bestimme zunächst über den Bestimmungs-Vergleich die heutige Ist-Farbe und schließe dann über die Untersuchung der anderen Faktoren (Papier, Füllstoff, Bindemittel, Gummi-Alterung) deduktiv auf die ursprüngliche Farbvariante von 1923 zurück.
    Die Farbe steht bei mir also gar nicht am Anfang, sondern ist erst das Ergebnis der vorangegangenen Materialuntersuchungen.

    2. Der Blick über den Tellerrand
    Alle „Ziffern im Queroval“ ab MiNr. 174 & die blinden Flecken im Michel

    Ursprünglich ging es mir auch gar nicht nur (so sehr) um die Farben, sondern darum, die Marken dieser Serie nach ihren sonstigen technischen Merkmalen sauber zu bestimmen.

    Und ich betrachte hier alle „Ziffern im Queroval“ ab der MiNr. 174 (!) als technisches Gesamtsystem, nicht nur den letzten Satz MiNr. 246 bis 257.

    Im Michel-Spezial sind ja durchaus weitere Unterscheidungsfaktoren aufgeführt
    Wie etwa unterschiedliche Papierdicken (explizit „Kartondruck“), möglicher Längs- und Querdruck zur Faserrichtung, Doppeldrucke oder eben meine persönliche Marotte.

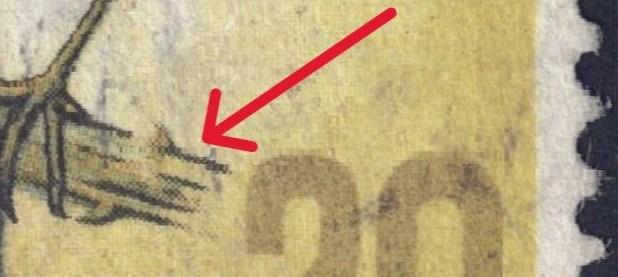

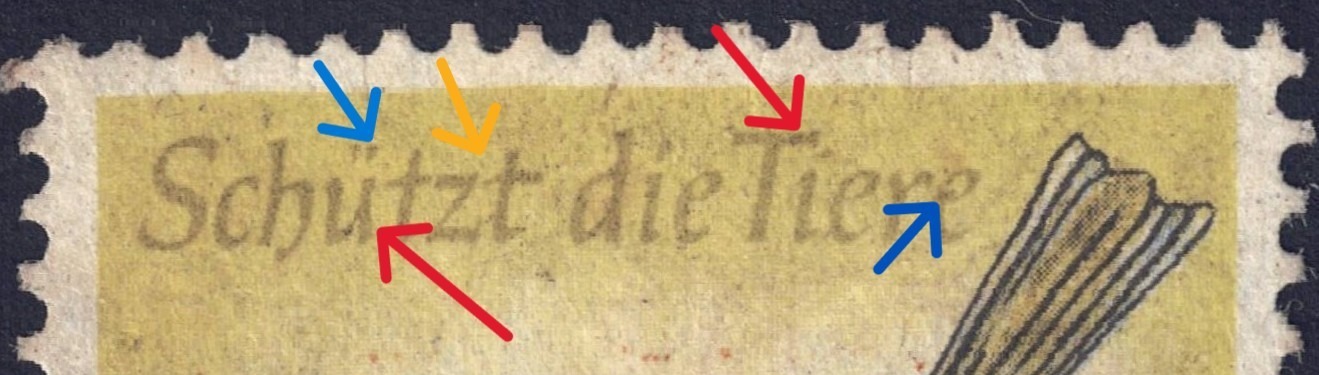

    Die Plattenfehler und „Druckzufälligkeiten“.

    • Beispiel Papierdicke (Kartondruck vs. „Seidenpapier“)
      Während der Michel-Spezial immer nur nach oben schaut („Kartondruck“ ab > 0,090 findet man beim konsequenten Durchmessen der Bestände ab MiNr. 174 mit der Messschraube mindestens genauso oft das exakte Gegenteil
      Durch das Strecken und Ausquetschen des Faserbreis tauchen immer wieder extrem dünne, fast durchsichtige Bögen (unter 0,055 bis 0,050, fast schon wie Zigaretten- oder Pelure-Papier) auf, bei denen das Öl der Druckfarbe sofort nach hinten durchschlägt und sich der Farbton optisch völlig verändert.
    • Der Zustand des Michel-Spezial
      Ich glaube, in einem Punkt sind wir uns nach den vielen ewigen und aktuellen Diskussionen hier im Forum alle einig!
      Der Michel-Spezial ist in vielen Bereichen unvollständig und bildet den Stand der ernsthaften (insbesondere der Infla-)Forschung oft überhaupt nicht ab. Traurigerweise ist dort auch kaum ein Bemühen zu erkennen, daran etwas zu ändern. Stattdessen verteidigt man mit viel bedrucktem Papier und ewig gleichen Neuauflagen ohne echte Korrekturen oder Ergänzungen seine Pfründe und wundert sich anschließend über den eigenen Niedergang.
      Die Kirche ist dagegen ja fast schon ein hochflexibler und reformfreudiger Verein. ;)

    Natürlich ist nicht alles Neue automatisch besser.
    Aber die Augen vor handwerklich und technisch fundierten Grundlagen zu verschließen, halte ich für eine Sackgasse.
    Erst recht, wenn diese Grundlagen (wie der CPVC-Wert, der 1949 nach über 70 Jahren praktischer handwerklicher Anwendung wissenschaftlich sauber beschrieben wurde, oder die einfache Physik und Chemie des Papiers) uns genau die Rätsel erklären, die der Katalog offenlässt.

    3. Das Streitthema „Wie viel Ruß muss drin sein?“
    Von der MiNr. 246 / 248 bis zu unserer MiNr. 253

    Wie gesagt: Die Farbe ist am Ende nur das sichtbare Ergebnis all dieser Faktoren. Bei der MiNr. 246 (50 Mark) oder der MiNr. 253 (2000 Mark) wird ja oft heiß diskutiert, wie viel Ruß eigentlich in der Farbe sein muss, damit es für die dunkle bzw. schwärzliche Katalogfarbe (wie die 246 Farbvariante c. dunkel- bis schwärzlichviolettultramarin) reicht.

    Und genau in diese Kerbe schlägt auch unsere MiNr. 253 (2000 Mark) mit ihrem im Grundton etwas helleren Blau
    Ja, für den dunklen bis schwärzlichen Eindruck ist in der Regel tatsächlich ein gewisser Anteil Ruß (Kohlenstoff) mit im Spiel (wie bei meiner Gruppe b.a auf der zweiten Steckkarte).
    Er ist aber m.E. überhaupt nicht zwingend notwendig!

    Wie man in der mittleren Reihe meiner b-Steckkarte (Gruppe b.b) sieht, erreichen Marken mit einer hohen Pigmentkonzentrierung von 85 % bis 94 % reinem Ultramarin (belegt durch geprüfte 253 b-Stücke!) im Farbführer mühelos die tiefen Stufen 29-0-7 (dunkelultramarin), 29-0-8 (schwärzlichultramarin) oder 30-0-6 – und zwar mit 0 % Ruß!

    Durch die hohe Pigmentsättigung in gutem Firnis (und bei den violettstichigen Ausgaben wie 246/253 zusätzlich durch einen Schuss dunkles Rotviolett/Alizarin sowie den subtraktiven Filter aus nachgedunkeltem Papier und gelbbraunem Dextrin-Gummi) schluckt die Schicht das Licht so stark, dass für das Auge exakt dieselbe dunkle bis „schwärzliche“ Katalog-Schublade entsteht
    Komplett ohne ein einziges Körnchen Ruß in der Druckfarbe.
    Die 253 mit 94% Ultramarinanteil und meiner Meinung nach ohne Russ ist eine Infla geprüfte. So dunkel und so glänzend schön.

    4. Germania vs. Inflations-Chaos
    Was die historischen Zahlen von @Iabarnas handwerklich bedeuten

    Man muss sich zum Schluss nur einmal den historischen Unterschied zu früheren Ausgaben wie der Germania vor Augen führen
    Bei den Germania-Marken gibt es noch reichlich amtliche Unterlagen, sodass sich eine neue Farbe oft sauber an einen neuen Druckauftrag (einen neuen „Run“ der Auflage) koppeln lässt. In der Hochinflation 1922/23 gibt es diese Trennung so gut wie gar nicht mehr.
    Da lief bei Papieren und Farben alles zusammen, was irgendwie greifbar war, und es zählte nur noch der nackte Ausstoß. Plattenfehler, Schmitzen, Quetschfalten oder Farbabweichungen waren völlig zweitrangig.
    Da gingen Bögen an die Postschalter raus, die wenige Jahre zuvor bei der Endkontrolle ohne jede Diskussion als Ausschuss eingestampft worden wären, weil das primäre Ziel schlicht gebrauchstaugliche Masse war.
    Gleichzeitig haben „Perfekt-Sammler“ in den letzten 100 Jahren genau diese nicht so schönen, aber drucktechnisch hochspannenden Varianten reihenweise aus ihren Sammlungen aussortiert. Verrgleiche Beitrag DKKW im anderem Thread.

    Wie extrem dieser Druckkessel in Berlin tatsächlich unter Dampf stand, hat mir unser Forenkollege @Iabarnas dankenswerterweise in einer persönlichen Nachricht mit handfesten Zahlen zusammengefasst (ich hoffe, es ist in Ordnung, wenn ich das hier komplett zitiere, weil es den historischen Rahmen auf den Punkt bringt):

    Zitat

    „habe Deine Beiträge u. a. zu den Freimarken Ziffern im Queroval gelesen. Wichtig sind auch historische Zusammenhänge. So ging 1922 die Druckerei des Reichswehrministeriums in die Reichsdruckerei über. 1923 wurden ab Februar täglich 3.000 kg an Dextrin für die Gummierung verbraucht oder im Januar wurden 11,3 Mrd. »Inflationsmarken« gedruckt. Ohne den Offsetdruck wäre es 1922 bei dem erhöhten Bedarf an Postwertzeichen nicht gegangen.“

    Übersetzt man sich diese Zahlen von @Iabarnas einmal in die praktische Fertigungstechnik, wird einem schwindelig.

    1. 3.000 kg (3 Tonnen!) Dextrin-Leim an jedem einzelnen Tag (ab Februar 1923)
      Bei einem durchschnittlichen Trockenauftrag von ca. 10 bis 15 Gramm pro Quadratmeter reicht diese Menge für 200.000 bis 300.000 Meter Briefmarkenpapier pro Arbeitstag – das entspricht einer 1 Meter breiten Papierbahn von 250 Kilometern Länge täglich!
      Dieser Leim wurde tonnenweise aus Kartoffelstärke mit Salpetersäure aufgeschlossen und heiß über die Walzen gejagt. Kein Wunder also, dass Viskosität, Riffelung und Schichtdicke von hauchdünnem „Spar-Dextrin“ bis zu 20 my dicken „Canyon-Füllern“ extrem schwankten.
    2. 11,3 Milliarden Marken allein im Januar 1923
      Das bedeutet – selbst wenn man alle Sonntage voll mitrechnet – einen Ausstoß von rund 3,7 Millionen Druckbögen zu je 100 Marken an jedem einzelnen Tag!
    3. Übernahme der Druckerei des Reichswehrministeriums (1922)
      Damit kamen mitten in der größten Materialnot zusätzliche Maschinen, Walzen und Drucker in den Betrieb, die zuvor Generalstabskarten, Formulare und Heeresdrucksachen produziert hatten
      Aber eben keine hochpräzisen Postwertzeichen. Dass unter solchen Bedingungen kein homogener Katalog-Standard aus der Maschine fällt, liegt auf der Hand.

    Ich mache jetzt die Bilder und Steckbriefe der ersten 5 Marken fertig, damit wir uns das direkt am Objekt anschauen können!

    Viele Grüße Lutz

  • Handwerk, Chemie & Physik in der Reichsdruckerei 1923 / in Mangeljahren Warum entstehen unsere Farbvarianten und Druckabweichungen?

    • BI-Z 100 I - 4 ?
    • 13. November 2026 um 18:46

    4. Das andere Extrem der Skala
    Der „vierte Sehzapfen“ (Tetrachromasie) und der Vergleich mit dem absoluten Gehör

    Es gibt in der Biologie aber auch das genaue Gegenteil zur Farbsehschwäche.
    Menschen, die genetisch über einen vierten Typ von Sehzapfen verfügen (sogenannte Tetrachromasie, wobei der zusätzliche vierte Sensor meist im Gelb-Orange-Spektrum zwischen Rot und Grün liegt).

    Theoretisch können solche 4-Kanal-Seher feinste Farbnuancen und Zwischenstufen trennen, die für einen normalen 3-Kanal-Menschen völlig identisch aussehen.
    Aber auch hier zeigt die Forschung, dass es fließende, graduelle Unterschiede gibt – ganz ähnlich wie in der Musik beim perfekten bzw. absoluten Gehör:

    • Selbst wenn der vierte Sehzapfen im Auge angelegt ist (oder bei Normalsichtigen die drei Zapfen besonders günstig verteilt sind), ist die „innere Kalibrierung“ im Gehirn nicht bei jedem zu 100 % gleich scharf geschaltet.
      Wie beim Gehör reicht die Spannbreite von einer rein genetischen Veranlagung über ein stark trainiertes Unterscheidungsvermögen bis hin zur extrem seltenen Punktlandung.
    • Und genau hier liegt der Trost für uns alle
      Um zwei Briefmarken farblich sauber voneinander zu trennen, braucht unsere innere biologische Kalibrierung gar nicht zu 100 % „absolut“ geeicht zu sein!
    • Nehmen wir wieder die Musik als Beispiel
      Nur ganz wenige Menschen haben ein absolutes Gehör und können aus dem Nichts sagen: „Dieser Ton hat exakt 440 Hertz.“

      Das mit den 440 Hz weis er aber nur, weil er diesen Ton abstrakt unter 440Hz einmal abgespeichert hat und sozusagen einen Simultanvergleich mit den gelernten Frequenzen macht. Auch Intervallunterschiede können solche Menschen durch anlernen sehr oft, sehr gut abschätzen.

      Aber fast jeder Mensch hat ein funktionierendes relatives Gehör
      Wenn man zwei Gitarrensaiten direkt nacheinander oder gleichzeitig anschlägt, hört sofort jeder, ob die eine Saite höher, tiefer oder verstimmt klingt.

    Genauso ist es beim Sehen
    Aus dem Gedächtnis eine einzelne Marke absolut zu bestimmen, schafft kaum ein Auge fehlerfrei. Aber den relativen Unterschied (das Delta) im direkten Nebeneinander erkennt das Auge sofort.
    Selbst wenn die innere Kalibrierung von Mensch zu Mensch leicht abweicht.

    5. Was lernen wir daraus für unsere Farbbestimmung am Schreibtisch?

    Egal ob jemand über drei oder vier Sehzapfen verfügt, tagesformabhängig ermüdete Augen hat oder mit einer leichten Farbsehschwäche auf seine Marken schaut
    Unser menschliches Auge ist schlicht überfordert, wenn es an einem winzigen, fein gedruckten Markenmotiv ohne direkten Vergleichspunkt gleichzeitig den Buntton, den Trübungsgrad (Ruß/Alterung), die Helligkeitsstufe und die Papier-/Oberflächenstruktur absolut schätzen soll.

    Und genau aus diesem Grund zerlege ich die Betrachtung bei meinen Marken in einzelne, getrennt überprüfbare Schritte, die uns diese optische Überforderung abnehmen.

    1. Der Simultan-Vergleich im Loch des Farbführers (Relativmessung statt „absolutem Gehör“)
      Wenn die Marke direkt unter dem ausgestanzten Loch des Michel-Farbführers liegt (sowohl unter der Lampe als auch beim gemeinsamen Scan unter exakt derselben Lichtquelle), muss niemand mehr aus dem Gedächtnis „absolut“ raten, wie ein Farbton heißt.
       Jeder sieht sofort den relativen Kontrast an der Schnittkante:
      Ist die Marke im Loch heller, dunkler, grauer oder wärmer als der normierte Ring außen herum?
      Wobei ich immer noch den Tageslicht-Test nachschiebe.
    2. Das Ausblenden der „Farb-Blendung“ über Graustufen (Luminanz-Abzug)
      Wenn ich von einer Mikroskopaufnahme die Farbe digital komplett herausnehme und mir nur die reine Luminanz (Helligkeitsverteilung) anschaue, mache ich genau das, was der Luftbildauswerter im Kopf macht.
      Ich lasse mich nicht mehr vom schönen Violett oder Blau ablenken, sondern sehe sofort unbestechlich, wo weiße Füllstoff-Wolken (Kaolin, Zinkweiß) das Licht zurückwerfen, wo das Papier in den „Wasserlinien“ zu dünn war oder wo Ruß das Licht schluckt.
    3. Der Blick auf Struktur, UV und Papierdicke
      Wenn wir zusätzlich mit der Messschraube die Papierdicke messen, im Schräglicht den Glanzgrad (Wegschlagen des Leinölfirnisses / CPVC) prüfen und unter der UV-Lampe schauen, ob das Pigment leuchtet (z. B. reines Ultramarin) oder das UV-Licht komplett totlaugt (wie Ruß oder Preußisch Blau), haben wir handfeste physikalische Fakten.

    Man muss also weder ein „Wunderauge“ mit vier Zapfen noch ein optisches „absolutes Gehör“ besitzen
    Wenn man das, was das Auge auf einmal leisten soll, in direkten Relativ-Vergleich, Helligkeit, Trübung und Materialstruktur aufteilt, werden die Unterschiede für jeden plötzlich glasklar nachvollziehbar.

    Wie geht es euch beim Sortieren von Farben, verlasst ihr euch rein auf den ersten Blick unter der Tageslichtlampe, oder habt ihr an euch selbst auch schon gemerkt, wie schnell das Auge sich nach zehn Marken „festguckt“ und täuschen lässt?

    Viele Grüße

  • Handwerk, Chemie & Physik in der Reichsdruckerei 1923 / in Mangeljahren Warum entstehen unsere Farbvarianten und Druckabweichungen?

    • BI-Z 100 I - 4 ?
    • 13. November 2026 um 18:46

    Exkurs zum Thema „Farbe als Sinneseindruck“
    Was sieht das menschliche Auge eigentlich und was lernen wir daraus für unsere Marken?

    Moin zusammen,

    der berechtigte Hinweis hier im Faden, dass Farbe zunächst einmal ein subjektiver Sinneseindruck ist und von Mensch zu Mensch niemals zu 100 % gleich empfunden wird, hat mich noch auf einen spannenden Nebengedanken gebracht.
    Wie funktioniert dieses „Unterscheiden von Farben“ im menschlichen Auge eigentlich technisch?
    Vom Farbenblinden bis zum Menschen mit einem vierten Sehzapfen?

    Wenn man sich das einmal näher anschaut, versteht man plötzlich viel besser, warum wir uns bei der klassischen Farbbestimmung am Schreibtisch oft so schwertun und warum eine saubere Relativ-Prüfung auch ohne „100 % perfekt kalibriertes Wunderauge“ funktioniert.

    1. Das Auge als 3-Kanal-Sensor und das „Lernen“ von Farben (Farbsehschwäche)

    Technisch gesehen arbeitet unsere Netzhaut im Auge ganz ähnlich wie ein digitaler Kamerasensor mit drei Farbkanälen
    Normalerweise besitzen wir drei verschiedene Typen von Farbrezeptoren (Zapfen), die jeweils schwerpunktmäßig auf Rot, Grün oder Blau (RGB) reagieren.

    Aus dem Mischungsverhältnis dieser drei elektrischen Signale baut unser Gehirn den Farbeindruck zusammen.

    Bei rund 90 % der Menschen, die man umgangssprachlich oft ungenau als „farbenblind“ bezeichnet (etwa bei der häufigen Rot-Grün-Schwäche, die ja fast 8 % aller Männer betrifft), fehlt gar kein Sensor.
    Alle drei Kanäle sind vorhanden, aber die Empfindlichkeitskurve des Grün-Sensors ist genetisch etwas zu nah an die des Rot-Sensors herangerückt.

    • Das „Etikett“ im Kopf
      Wenn man einem Kind mit einer solchen Farbsehschwäche ein Feuerwehrauto zeigt und sagt: „Das ist Rot“, dann speichert sein Gehirn genau dieses (für ihn etwas anders gewichtete) Signalverhältnis unter dem Namen „Rot“ ab.
    • Das Differenzieren in der Praxis
      Solange das Licht gut ist und die Farbflächen groß genug sind, kann er fast alle Farben benennen und unterscheiden
      Er sieht sie nur „anders“ und muss genauer hinschauen. Schwierig wird es für ihn erst dann, wenn das Licht schwach wird oder die farbigen Flächen extrem fein und von viel Weiß umgeben sind
      Also exakt so wie bei den hauchdünnen Guillochenlinien unserer „Ziffern im Queroval“!

    2. Wo die Physik eine harte Grenze zieht
    Echte Farbenblindheit am Beispiel MiNr. 255 (Violett) vs. MiNr. 253 (Blau)

    Anders sieht es aus, wenn im Auge einer der drei Sensortypen tatsächlich komplett fehlt (echte Dichromasie, z. B. vollständige Rot-Blindheit = Protanopie oder Grün-Blindheit = Deuteranopie).
    Dann arbeitet das Auge statt mit drei Kanälen nur noch als 2-Kanal-Sensor.

    Im Alltag merken Betroffene das oft erstaunlich wenig, weil zwei verschiedenfarbige Dinge in der Natur fast nie exakt dieselbe Helligkeit (Leuchtdichte) und Oberflächenstruktur haben.
    Eine rote Erdbeere zwischen grünen Blättern wird trotzdem erkannt. Nicht über den Farbton, sondern weil das Gehirn gelernt hat, feinste Helligkeits- und Grauwertunterschiede als Ersatz-Code zu nutzen.

    Sobald aber zwei Farben für die beiden verbliebenen Sensoren exakt dieselbe Helligkeitsstufe haben, zieht die Physik eine unüberwindbare Grenze.
    Das lässt sich an unseren Inflationsmarken perfekt durchspielen.

    • Nehmen wir unsere MiNr. 255 (4000 Mark in Violett/Purpur) und legen sie neben eine MiNr. 253 (2000 Mark in Blau).
    • Chemisch wurde das Violett der MiNr. 255 in der Reichsdruckerei im Kern aus Blau (Ultramarin) und Rot (Alizarin-Krapplack) gemischt.
    • Schaut nun ein Sammler mit echter Rot-Blindheit (Protanopie) auf diese violette 4000-Mark-Marke, fehlt seiner Netzhaut der Empfänger für das rote Alizarin komplett. Das zurückgeworfene rote Licht wird von seinem Auge schlicht als „dunkel / kein Licht“ gewertet.
    • Der Effekt

      Sein Auge empfängt von der violetten Marke nur das Signal des blauen Ultramarins plus eine leichte Abdunkelung durch das nicht wahrgenommene Rot. Für ihn sieht die violette MiNr. 255 vom Farbton her zu 100 % genauso aus wie eine dunkelblaue MiNr. 253!
      Bei gleicher Helligkeitsstufe hat er physikalisch keine Chance, „Blau“ und „Violett“ zu trennen, weil der rote Differenz-Kanal fehlt.

    3. Der verblüffende Umkehrschluss Fun Fact
    Luftbildauswerter im 2´ten Weltkrieg und unsere grüne MiNr. 256 (5000 Mark)

    Jetzt könnte man meinen, eine Farbsehschwäche sei bei der Betrachtung von Briefmarken immer nur ein Nachteil. Die Natur hält hier aber eine faszinierende Kehrseite bereit, die man sich schon im Zweiten Weltkrieg bei der militärischen Luftbildauswertung zunutze gemacht hat

    Ein „Normalsichtiger“ lässt sich von kräftigen Bunttönen (wie starkem Grün oder Rot) optisch regelrecht blenden. Unser Gehirn konzentriert sich so sehr auf das Signal „Aha, das ist Grün!“, dass wir feine Unterschiede in der Helligkeit oder in der Oberflächenstruktur daneben oft übersehen.
    Menschen mit einer Rot-Grün-Schwäche lassen sich von grünen Tarnnetzen im grünen Wald überhaupt nicht täuschen
    Ihr Gehirn ist von Kindesbeinen an extrem darauf trainiert, kleinste Abweichungen in der Helligkeit (Luminanz), in der Vergrauung (Trübung) und in der Oberflächenstruktur (Glanz/Mattigkeit) sofort zu registrieren!

    Übertragen auf unsere grüne MiNr. 256 (5000 Mark) heißt das:

    • Während ein Normalsichtiger auf zehn Marken der 256 schaut und vor lauter „Grün“ erst einmal alles in einen Topf wirft, erkennt jemand mit einem auf Helligkeit und Struktur trainierten Blick oft sofort: „Moment mal – die Marke links hat einen viel höheren Grauschleier (Rußanteil), und die Marke rechts hat eine viel rauere, stumpfere Oberfläche!“
  • Handwerk, Chemie & Physik in der Reichsdruckerei 1923 / in Mangeljahren Warum entstehen unsere Farbvarianten und Druckabweichungen?

    • BI-Z 100 I - 4 ?
    • 13. November 2026 um 18:25

    Moin Kleber ,

    vielen Dank für deine offene Rückmeldung und vor allem für die wichtige Präzisierung zu § 9.2 der BPP-Prüfordnung! Da hast du vollkommen recht
    Juristisch ist die Haftung für reine Farbbestimmungen in der Prüfordnung ausgeschlossen Die Frage nach der Gebührenberechnung auf Basis der teuren Katalogwerte steht tatsächlich auf einem ganz anderen Blatt.
    Mir ging es an der Stelle eher um die menschlich absolut nachvollziehbare Vorsicht eines Prüfers, im fließenden Grenzbereich lieber konservativ auf die günstigere Variante zu entscheiden, als später abweichende Einschätzungen durch Kollegen oder Nachfolger zu riskieren.

    Einen „Stein der Weisen“ oder eine neue Heilslehre will ich hier weiß Gott auch nicht verkünden – und „hochtrabende Namen“ habe ich mir ebenfalls nicht ausgedacht. Begriffe wie Egoutteur (Wasserzeichenwalze), Zeltschlag oder CPVC (Pigmentvolumenkonzentration) sind schlicht die ganz normalen handwerklichen Fachbegriffe aus der Papiermacherei, dem historischen Buchdruck (vgl. Otto Krüger, Die Illustrationsverfahren) und der Farben-/Lacktechnik.

    Natürlich muss sich niemand mit Chemie, Physik oder Druckmechanik beschäftigen, um Freude an seinen Briefmarken zu haben!
    Das Schöne an unserem Hobby ist ja gerade, dass jeder selbst entscheidet, wie tief er einsteigen möchte. Wer aber beruflich oder aus persönlichem Interesse ohnehin aus dem technisch-handwerklichen Bereich kommt, ist mit etwas Werkstoffkunde und Ursache-Wirkungs-Logik auch nicht gleich „überfordert“ wie Du unterstellst
    Sondern hat einfach Spaß daran, unter die Oberfläche zu schauen.

    In zwei fachlichen Punkten möchte ich deine Aussagen allerdings gerne etwas differenzieren

    1. Warum ein Scanner sehr wohl objektive Vergleichsergebnisse liefern kann
    Es stimmt völlig, dass ein normaler Flachbettscanner kein absolut geeichtes Spektralphotometer ist, wenn man eine einzelne Marke nackt auf das Glas legt und irgendwelche RGB-Werte abliest.
    Aber, wenn ich wie hier auf meinen Bildern, die gelochte Farbtafel des Michel-Farbführers direkt auf die Marke lege und beides gleichzeitig im selben Durchgang scanne, machen wir keine unkalibrierte Absolutmessung, sondern einen relativen Simultan-Vergleich unter exakt identischen physikalischen Bedingungen.
    Auch wenn ich mehrere Marken (vor schwarzem Hintergrund) einfach nur gleichzeitig einscanne erkenne ich mit diesem Simultanvergleich Unterschiede.
    Scanne ich 2 nach meinem Farbgefühl (bei Tageslicht) identische (100 Jahre gealterte) Marken gleichzeitig mit einem Scan ein und es ergibt ein anderes Bild, dann ist von einer anderen Rezptur / Farbmischung auszugehen.

    • Marke und Referenzkarte werden im selben Bruchteil einer Sekunde von exakt derselben Lichtquelle im exakt selben Winkel angestrahlt und vom selben Sensorstreifen erfasst.
    • Selbst wenn mein oder dein Monitor zu Hause etwas wärmer, kälter oder heller eingestellt ist, verschieben sich im Bild beide Flächen (Farbführer und Marke im Loch) absolut synchron.
    • Eine Abweichung (das „Delta“) in Helligkeit, Trübung oder Farbton zwischen dem Ring des Farbführers und der Marke in der Mitte bleibt dadurch objektiv und unbestechlich sichtbar.
      Mehr noch. Im Gegensatz zum menschlichen Auge ermüdet der Scannersensor nach der zwanzigsten Marke nicht und lässt sich auch nicht von Umgebungslicht oder Kontrasttäuschungen in die Irre führen.

    2. Subjektives Farbempfinden vs. physikalische Realität (Dein Punkt a)
    Du hast völlig recht!
    Farbe entsteht als Sinneseindruck im Kopf, und kein Mensch empfindet einen einzelnen Farbton zu 100 % exakt so wie sein Nachbar. Was der eine für sich allein betrachtet als „warmes Violett“ empfindet, nennt der andere vielleicht schon „rötliches Purpur“.

    Nur, sobald zwei Marken (oder eine Marke und das Feld im Farbführer) direkt nebeneinanderliegen, sieht jeder Betrachter den relativen Unterschied.
    Auch wenn jeder die Einzelfarbe für sich leicht „anders“ empfindet!

    Jeder sieht sofort, die linke Marke ist deutlich dunkler als die rechte, die eine ist milchig-stumpf, die andere hat einen klaren Blaustich oder schluckt das UV-Licht komplett.

    Und genau hier greift doch dein Punkt a), in dem du schreibst, dass „die Chemie der farbgebenden Komponenten nur in den seltensten Fällen für verschiedene Farbeindrücke ursächlich ist“:
    Exakt diese Erkenntnis ist doch der Schlüssel! Und da irrst Du!
    Es geht ja nicht darum das alle Leuts dasselbe sehen.
    Auch Farbblinde können alle Farben sehen, aber nur anders.
    Bevor das Licht überhaupt in unser Auge fällt und dort zum „Sinneseindruck“ wird, unterliegt es auf der Marke knallharten physikalischen und chemischen Gesetzen.
    Wenn das farbgebende Grundpigment im Drucktopf der Reichsdruckerei oft dasselbe war, warum reflektiert die eine Marke das Licht dann völlig anders als die nächste?

    • Weil ein nasses, raues Holzschliffpapier das flüssige Bindemittel (Leinölfirnis) wie ein Schwamm aus der Farbe saugt, während die Farbe auf einem glatten, hart satinierten Zellstoffpapier satt und geschlossen stehenbleibt.
    • Weil ein stark gestreckter Farbansatz mit viel Füllstoff (Kaolin, Kreide, Zinkweiß) das einfallende Licht an den Korngrenzen ganz anders bricht und weißlich streut als eine hochkonzentrierte Pigmentmischung oder eine Zugabe von Ruß.
    • Und weil Leinölfirnis, Papierfasern und ein dicker, honiggelber Dextrin-Gummi über 100 Jahre hinweg miteinander reagieren und wie ein optischer Filter nachdunkeln.

    Diese handwerklichen und physikalischen Spuren sind keine subjektive Sinnestäuschung!

    Man kann sie mit der Messschraube, unter dem Mikroskop und im UV-/Schräglicht ganz real messen und sehen.
    Mir geht es hier nicht darum, den Katalog neu zu erfinden, sondern mit euch gemeinsam zu ergründen, warum unsere Marken aus den Mangeljahren 1923 (oder 1945–49) heute so aussehen, wie sie aussehen.

    Viele Grüße Lutz

  • Handwerk, Chemie & Physik in der Reichsdruckerei 1923 / in Mangeljahren Warum entstehen unsere Farbvarianten und Druckabweichungen?

    • BI-Z 100 I - 4 ?
    • 13. November 2026 um 15:31

    Moin zusammen,
    kurzer Zwischenstopp für eure Fragen und Anmerkungen.

    Bevor ich euch im nächsten Schritt die ersten fünf konkreten Marken samt Bildern, Messwerten und Einordnungen vorstelle, möchte ich kurz mein „Handwerkszeug“ am Schreibtisch skizzieren und an vier Beispielen zeigen
    Warum man die einzelnen Messwerte niemals isoliert betrachten darf.

    Mir ist wichtig, hier nicht einfach unkommentierte Tabellen und trockene Prüfprotokolle hochzuladen.
    Das würde niemandem etwas bringen.
    Es soll Schritt für Schritt nachvollziehbar und in sich logisch bleiben.

    1. Das „Zahnrad-Prinzip“: Beispiele für in sich abhängige Schlussfolgerungen

    Ein einzelner Messwert, etwa „Papierdicke 0,085 mm“ oder „Farbton wirkt dunkel/grau“ – sagt für sich genommen noch fast nichts aus.
    Erst wenn man die Werte wie Zahnräder ineinandergreifen lässt, ergibt sich ein zwingender technischer Schluss.

    • Beispiel A
      Papierdicke + Faserlänge + Gummidicke => Planlage & Druckrichtung
      Wenn ich eine Marke messe, die mit 0,091 mm ungewöhnlich dick ist, unter dem Mikroskop extrem lange, ungekürzte Zellstofffasern zeigt (man hat sich 1923 aus Zeitnot das lange Mahlen des Faserbreis gespart) und trotzdem „flach wie eine Flunder“ auf dem Tisch liegt, hängt das direkt mit dem Gummi zusammen.
      Um dieses bockige, steife „Kartonpapier“ im Längsdruck durch die Maschine zu bekommen, ohne dass es sich aufrollt, musste ein bis zu 0,020 mm dicker Dextrin-Gummi (ohne Gummibrecher!) aufgetragen werden.
      Der starke Zug des dicken Gummis und die Steifigkeit der langen Fasern heben sich gegenseitig auf.
    • Beispiel B: Saugendes Papier + Wegschlagen des Firnisses (CPVC) =>scheinbare Farbänderung
      Nehmen wir eine Druckfarbe, die im Farbtopf aus 50 % Rot (Alizarin) und 50 % Blau (Preußisch Blau) besteht. Wird diese Farbe im Nassdruck auf ein stark holzhaltiges, kaum satiniertes Papier gedruckt, saugt das feuchte Papier wie ein Schwamm das flüssige Bindemittel (Leinölfirnis) samt dem leichter löslichen roten Alizarin tief in die Poren ab.
      Oben auf der rauen Faser bleibt eine unterölte, lichtschluckende Kruste aus Preußisch Blau zurück.
      Die Marke wirkt für das Auge plötzlich stumpf und blaudominant
      Nicht weil der Drucker blauere Farbe gemischt hat, sondern weil das Papier die Farbmischung physikalisch getrennt hat!
    • Beispiel C: Füllstoff (Zinkweiß) + Trockner-Überdosis + Gummi =>„Schwärzlich“ ganz ohne Ruß
      Mischt man der Farbe 30 % schweres Zinkweiß als Streckmittel bei, gibt es in der Druckerei ein Problem
       Zinkweiß bremst die Trocknung des Leinöls massiv aus.
      Damit die Bögen im Stapel nicht verkleben, musste der Drucker einen aggressiven Blei-Kobalt-Oberflächentrockner hoch dosieren.

      Die doppelte Folge:
      1. Die Oberfläche versiegelt schockartig, während grobe blaue Ultramarin-Kristalle obenauf liegen bleiben und sich als blauer Abklatsch auf dem Gummi des nächsten Bogens abdrücken.
      2. Das eingeschlossene Öl im Inneren kann nicht nach oben wegtrocknen, wandert nach hinten durch das Papier und reagiert über 100 Jahre mit dem honiggelben Dextrin-Gummi.
        Schaut man heute durch diesen gelb-braunen Gummi-/Firnis-Filter auf das blaue Pigment, entsteht auf der Rückseite optisch Olivgrün (Blau + Gelb), und auf der Vorderseite wirkt die ehemals leuchtend purpurrote Marke plötzlich dunkel und getrübt wie ein Katalog-Ton 25-2-8 (schwärzlichgraupurpur) – obwohl 0,0 % Ruß in der Farbe enthalten sind!
    • Beispiel D: Markenbild-Maße + „Kometenschweif“ + Zähnung => Beweis der Maschinenlaufrichtung
      Wenn ein kleiner, nicht verriebener roter Pigmentklumpen auf der Marke waagerecht nach rechts wie ein „Kometenschweif“ ausgezogen ist, liefert das den direkten kinematischen Beweis für die Walzen- und Druckrichtung (Queroffset). Kombiniert man das mit den auf hundertstel Millimeter gemessenen Markenbild-Maßen (Papierdehnung in Zugrichtung vs. Schrumpfung quer zur Faser beim Trocknen), lässt sich zweifelsfrei belegen, wie der Bogen durch die Maschine lief und warum bei stark geschrumpftem Nassdruck-Papier die Zähnung in einer Richtung oft mit der Linienzähnung asynchron „nachgerattert“ werden musste.

    3. Nicht nur 1923
     Die direkte Parallele zur Notzeit 1945–1949 (Alliierte Besetzung & frühe BRD)

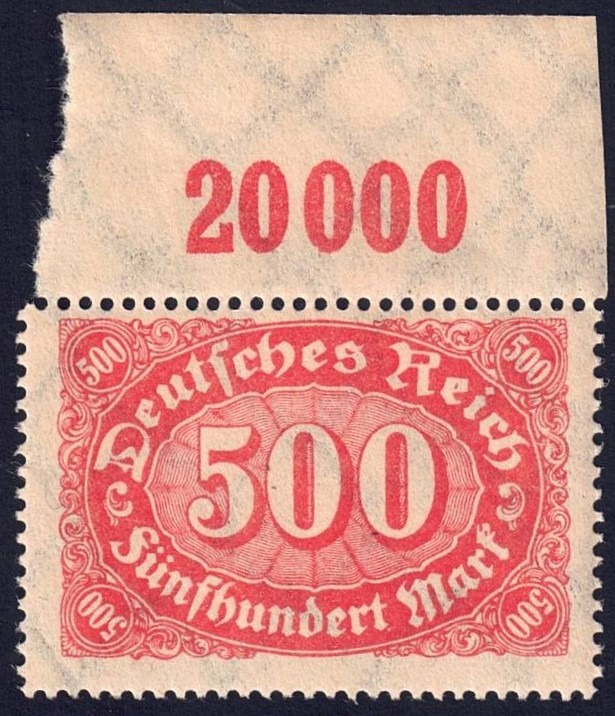

    Auch wenn wir das hier am konkreten Beispiel der „Ziffern im Queroval“ (1922/23) durchspielen, gilt diese Methodik eins zu eins für weitere große Sammelgebiete
    Die Nachkriegs- und Notzeit ab 1945 bis in die frühe BRD (1949/50).

    Ob Alliierte Besetzung, Bautenserie, Notopfer Berlin oder die ersten Sondermarken der Bundesrepublik (wie etwa die MiNr. 116 – 75 Jahre Weltpostverein / Stephan 1949, die ich nach genau demselben Muster noch tiefer untersucht habe).
    Die Druckereien standen nach dem Krieg vor exakt denselben physikalischen und chemischen Problemen wie 1923. Zusammengekehrte Papier-Restbestände, schwankende Faserqualitäten, Mangel an reinen Pigmenten und gutem Leinölfirnis, gestreckte Farben und abgenutzte Druckformen führten dort nach denselben Naturgesetzen zu den gleichen Phänomenen bei Farben, Papieren und Plattenfehlern.

    Wer also kein Infla-Sammler ist, sondern Nachkriegszeit oder frühe BRD sammelt, findet dort genau dieselben Zusammenhänge wieder.

    4. Kurzer Zwischenstopp: Zeit für eure Fragen, Meinungen und Ergänzungen!

    Ich bereite jetzt die ersten 5 Marken (komplett mit den Detailscans, den abgeleiteten Ursache-Wirkungs-Ketten und der Gegenüberstellung in der Tabelle) so auf, dass man jedes Detail am Bild nachvollziehen kann.

    Bis ich diesen ersten Block fertig hochgeladen habe, ist jetzt der ideale Zeitpunkt für einen kurzen Zwischenstopp:

    • Wo habt ihr Rückfragen zu den beschriebenen Abläufen in der Papiermühle oder an der Druckmaschine?
    • Wie ist eure Meinung zu dieser Herangehensweise (Phänotyp im Katalog vs. chemische/physikalische Ursache)?
    • Habt ihr allgemeine oder spezielle Ergänzungen?
      Vielleicht auch aus eigenen Beobachtungen bei der Inflation oder den Ausgaben nach 1945/49? Bi-Zone und frühe BRD.

    Immer her damit!
    Ich freue mich auf eure Gedanken!

    Viele Grüße

  • Handwerk, Chemie & Physik in der Reichsdruckerei 1923 / in Mangeljahren Warum entstehen unsere Farbvarianten und Druckabweichungen?

    • BI-Z 100 I - 4 ?
    • 13. November 2026 um 12:10

    2. Geometrie, Maschinendynamik & Bogenfeld

    • Exakte Markenbildgröße (Breite philaforum.com/attachment/434333/ Höhe in mm)
      Abgleich mit dem Sollmaß der Druckplatte.
    • Laufrichtung (Längsdruck vs. Querdruck)
      Deduktion der Faserrichtung relativ zur Druckrichtung aus den Dehnungs- und Schrumpfungswerten des Markenbildes sowie der Gummiriffelung.
    • Verzug (Skew)
      Geometrische Verschiebung zum Parallelogramm
      Indikator für ein oder gar zweiseitigen Zylinder-Anpressdruck und ziehende Papiermembran.
    • Unbedruckte Markenränder (Links / Rechts / Oben / Unten in mm)
      Maß für die Zentrierung des Drucks innerhalb des Zähnungsrahmens.
    • Zähnungsmaße & Trennungsmerkmale
      Exakter Zahnabstand horizontal/vertikal (Kammzähnung, Kastenkamm oder nachträgliche Linienzähnung bei Papierverzug) sowie Spuren händischer Bogentrennung (Abrisskanten, anhängende Zahnreihen des Nachbarbogens).
      Besondere, sich manchmal wiederholende Zahnfehler. Zustand der Zähnungskämme. Es gibt meiner Meinung bei den Querziffern im Oval auch einzelne Stücke mit Linienzähnung.
    • Ausrichtung des Wasserzeichens
      Winkelunterschied zum Soll sowie ob kopfstehend.
    • Deduktive Bogenfeldbestimmung
      Lokalisierung der Marke auf dem 50er- bzw. 100er-Bogen (Reihe/Spalte) anhand der vier Randabstände, Bogenränder, Reihenwertzähler oder Hausauftragsnummern (HAN).

    3. Optisches Verhalten unter den verschiedenen Frequenzbereichen

    • Auflicht (Tageslicht vs. Kalt-/Ringlicht)
      Beschreibung des unmittelbaren Sehempfindens (Farbwärme, Leuchtkraft, Stumpfheit, Deckkraft).
    • Durchlicht & Schräglicht
      Grad des Durchscheinens (Ölsättigung / „Kirchenfenster“-Effekt), Schattier- bzw. Prägedruck-Erscheinungen durch hohen Anpressdruck sowie Trennung zwischen durchscheinender Vorderseitenfarbe und echtem rückseitigem Farbabklatsch (Offset) auf dem Gummi.
    • UV-Reaktion (366 nm & 254 nm)
      Verhalten von Grundfarbe, Firnis-Rändern und Papier (Aufleuchten, Verfärbung oder völlige Lichtabsorption/Schwärzung).
    • Luminanz- & Kontrast-Befund (Falschfarben 1 & 2)
      Kartierung der Sättigungsverteilung, freiliegender Fasern in den „Wasserlinien“, feiner Streifenbildungen und punktueller Pigmentverklumpungen.
    • Magnetische Bestandteile
      Aussage über Papier und Alterungsverhalten.

    4. Chemische Zusammensetzung & Alterungsdynamik (Induktive Ableitung)

    • Primäre Buntpigmente
      Bestimmung und geschätztes Verhältnis der Hauptfarbträger (z. B. Alizarin-Krapplack, Ultramarin, Preußisch Blau, Kobalt).
    • Füllstoffe (Extender)
      Identifikation der Streckmittel (Kaolin, Kreide, Tonerde, Schwerspat/Baryt, Zinkweiß) anhand ihres Deck- und Brechungsverhaltens (weiße Nebel, Entmischung, Volumenaufbau) sowie aus abgeschätzter Verarbeitungsfeuchte, CPVC-Wert und Qualität des Papiers mit daraus resultierender nur sinnvoll möglicher Zusätze.
    • Rußanteil (Kohlenstoff C)
      Unterscheidung zwischen echter Rußzugabe (schluckt UV-Licht, erzeugt krustige Schwärze) und völlig rußfreien Mischungen (0 % C).
    • Bindemittel-Haushalt (CPVC / Leinölfirnis)
      Bestimmung, ob die Farbe unterkritisch/überfettet (positiver CPVC-Wert: speckiger Glanz, bläuliches/rötliches Ausbluten in die Ränder, Öldurchschlag) oder überkritisch/unterölt (matter, kreidiger oder krustiger Aufbau durch Luftporen / Dry-Hiding-Effekt) verdruckt wurde.
    • Trockner-Zusatz (Sikkative)
      Rückschluss auf Art und Dosierung der Trockenstoffe (Blei-Mangan PbMn als Durchtrockner vs. Blei-Kobalt PbCo als aggressiver Oberflächentrockner, insbesondere bei trocknungshemmendem Zinkweiß).
    • Subtraktive Alterung (Geburtsfarbe vs. heutiger Zustand)
      Bewertung, wie stark das Zusammenspiel aus oxidiertem Firnis, gealtertem Gummi und Papier die ursprüngliche Farbe von 1923 optisch verschoben hat (z. B. Entstehung olivgrüner Wolken auf der Rückseite oder optische Abdunkelung zu „schwärzlichgrau“ ohne Ruß).

    5. Mechanischer Fingerabdruck (Plattenfehler, Retuschen & Druckzufälligkeiten)

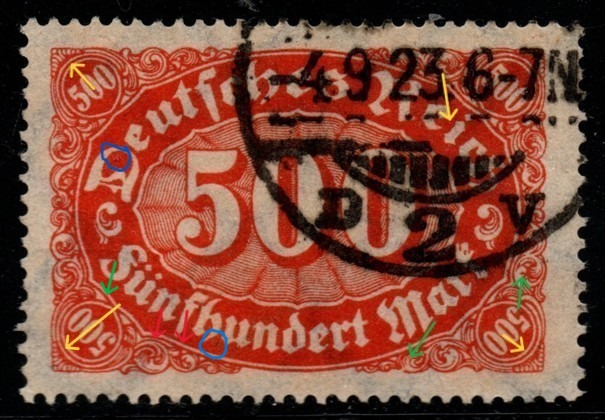

    • Klischeeverschleiß - Plattenfehler und Druckabweichungen
      Abgenutzte oder breitgequetschte Guillochenlinien, gebrochene Rahmen, abgeschrägte Ziffern und deformierte Buchstaben. Materialermüdung des Bleiklischees durch harte/raue Papiere.
    • Manuelle Eingriffe („Flick-Platten“ & Stichel-Retuschen)
      Händisch nachgravierte Ornamente oder freigeschnittene weiße Linien im Druckstöckel. Unter Umständen Entwicklung / Reihenfolge.
    • Maschinen- und Farbwerks-Zufälligkeiten
      Spuren von „Zeltschlag“ (vorzeitiges Zuschmieren der Guillochen, Schmitzen, Quetschfalten), in Druckrichtung ausgezogene Pigmentklumpen („Kometenschweif“ als Beweis für die Walzenlaufrichtung), Fremdkörper-Einschläge (Krater) und chemische Höfe um Metall-/Schmutzpartikel (Rosthöfe).

    6. Katalog- & Farbführer-Einordnung

    • Top-3-Abgleich nach Michel-Farbführer
      Prozentuale Gewichtung der 3 am besten passenden Farbführer-Kärtchen nach dem 3-stelligen Code (Hauptfarbgruppe – Nebenfarbe/Trübungsgrad – Helligkeitsstufe). Nachfolgend weitere Eingrenzung über die ermittelten Markenwerte.
    • Zuweisung der Teilfarben-Variante (TFV)
      Einordnung der Marke in das eigene, fein unterteilte System (z. B. a.a, a.b, b.a b.b, c.a, c.b.) gegenüber der groben Katalog-Schublade (a, b) des dort sehr oberflächigem Michel-Spezial.

    7. Zusammengefasstes individuelles Prüfprotokoll mit Bericht und Fotos

  • Handwerk, Chemie & Physik in der Reichsdruckerei 1923 / in Mangeljahren Warum entstehen unsere Farbvarianten und Druckabweichungen?

    • BI-Z 100 I - 4 ?
    • 13. November 2026 um 12:09

    b. Liste aller Einzelpunkte für die individuelle Beurteilung (Prüfprotokoll pro Marke)

    Bevor die Marken in vier Vergleichstabellen gegenübergestellt werden, wird für jedes Stück folgender Katalog an Einzelparametern erhoben.

    1. Physische Papier- & Gummi-Eigenschaften (Material-Aufnahme)

    • Papierdicke (in mm)
      Mittelwert aus den Messreihen sowie Dokumentation von Schwankungen innerhalb der Marke („Papierkeil“ oder Dickenabfall in tiefen Wasserzeichen-Rinnen).
      Im Mi-Spezial sind besonders dicke (Karton-) Papiere erwähnt mit größer 90 my
      Wie im weiteren dann aufgezeigt gibt es aber auch besonders dünne "Pergament-" Papiere mit circa kleiner 50 my.
    • Faserzusammensetzung & Mahlgrad
      Verhältnis von Zellstoff (ZS) zu Holzschliff (HS) bzw. Lumpenanteil; Beurteilung der Faserlängen (kurz/fein vs. lang/ungekürzt) und sichtbarer Holzeinschlüsse.
    • Satinage & Verdichtung
      Oberflächenbeschaffenheit des Papiers (glashart hochsatiniert vs. rau, unverdichtet und offenporig).
    • Papierfeuchte beim Druck
      Einstufung als Trockendruck oder Nassdruck anhand von Faserquellung, Einsinken der Farbe und späterem Schrumpfverhalten.
    • Papier-Topographie
      Tiefe des Wasserzeichen-Eindrucks (Egoutteur-Walze / „Wasserlinien“) sowie vom Wasserzeichen unabhängige Pressrinnen („Canyons“) aus der Papiermühle. Sowie ungleichmäßige (z.B. von links nach rechts dünner werdend) Dicke. Zusammen mit Skew Aussage über ungleichmäßigen Anpreßdruck.
    • Gummierung & Planlage
      • Art und Dicke
        z. B. dünner Spar-Dextrin, bis zu 20 my dicker Dextrin-Auftrag, Knochenleim oder Arabicum-Mischung. Bei den Querziffern im Oval alles gefunden.
        Eigenfarbe des Leims (klar, weißlich, honiggelb oxidiert).
      • Oberflächenstruktur
        Glatt verlaufene „Seen“ in Papiertälern, Walzenstreifen („Riffelgummi“) oder mechanische Mikrorisse durch den Gummibrecher („Bruchgummi“).
      • Planlage
        Entspannt flach („wie eine Flunder“), Schüsselung oder starkes Rollen (Quer-/Längs-Curling).
        Da ich gebrauchte Marken grundsätzlich noch einmal im normalen Wasserbad wasche ist mir aufgefallen, dass dort beim trocknem im Preßbook zum einem die Planlage dort sofort besonders deutlich wird. Auch kann über das Schwimm-/Tauchverhalten (wie schnell saugt sich das Papier voll) eine Aussage über das verwendete Papier (Zusammensetzung sowie Verdichtung) sowie die Dicke, als auch manchmal über die verwendete Farbmischung gemacht werden.
  • Handwerk, Chemie & Physik in der Reichsdruckerei 1923 / in Mangeljahren Warum entstehen unsere Farbvarianten und Druckabweichungen?

    • BI-Z 100 I - 4 ?
    • 13. November 2026 um 11:56

    Die für die Reihenuntersuchungen (es muss schon eine gewisse Menge von Einzelmarken untersucht werden) aufgebaute „Schreibtisch-Forensik“ stützt sich auf eine Kombination aus klassischem Handwerkszeug und digitaler Bild- sowie Messauswertung, um für jede einzelne Marke einen objektiven Steckbrief zu erstellen.

    a. Die eingesetzten Hilfsmittel (Werkzeuge & Messtechnik)

    1. Visuelle Optik & Referenzmaterial

    • Klassische 10-fach Lupe mit LED / Fadenzähler
      Für die erste schnelle Sichtung von Druckschärfe, Papierstruktur, Zähnung und auffälligen Klischeemerkmalen.
    • Michel-Spezial-Katalog & Michel-Farbführer (38. Auflage) sowie weiterführende Literatur
      Nutzung der ausgestanzten Vergleichsfenster des Farbführers für den direkten optischen Auflicht-Abgleich sowie als normierte Vorlage auf dem Scanner.
    • Geprüfte Vergleichsstücke (BPP / INFLA)
      Als feste Referenzanker für die jeweiligen Katalog-Hauptfarben (a, b, c).

    2. Mechanische & Geometrische Messtechnik

    • Präzisions-Messschraube (Mikrometer)
      Zur Dickenmessung im Tausendstel-Millimeter-Bereich (). Um Messfehler oder ein Verstellen der Spindel auszuschließen, werden pro Marke mind. 5 bis 10 Einzelmessungen an definierten Punkten (Markenmitte, Rand, Wasserzeichen-Linien) samt anschließender Leer-/Nullkontrolle durchgeführt.
    • Digitale Vermessungs-Software (PERFOMaster)
      Mit händisch an den tatsächlichen Marken- und Motivkanten ausgerichtetem Fadenkreuz zur exakten Bestimmung von Zähnung, Markenbildgröße (in hundertstel Millimetern), Randabständen und eventuellem Schrägzug.

    3. Bildgebung, Lichtprüfer & Frequenzanalyse

    • Flachbettscanner 600/1200 dpi
      Für hochauflösende Gesamtscans (Avers und Revers) für allgemeine Betrachtung sowie für den direkten digitalen Farbvergleich unter den Lochkarten des Farbführers.
    • Digitales Auflicht-Mikroskop
      Für starke Vergrößerungen (Detailaufnahmen) von Papierfasern, Gummierungstälern, Klischeeausbrüchen und einzelnen Pigmentnestern unter definiertem Ring-/Kunstlicht.
    • Mehrstufiger Lichtprüfer (verschiedene Frequenzbereiche & Beleuchtungswinkel)
      • Tageslicht und (Detail-Fotos) unter Normlicht
        Für den unverfälschten Farbeindruck des menschlichen Auges.
      • Durchlicht & flaches Schräglicht
        Zur Prüfung der Papierdichte, der Wasserzeichentiefe („Wasserlinien“), des Öldurchschlags, der Prägedruck-Wirkung und des Glanzgrades auf bzw. unter dem Gummi.
      • UV-Langwelle (366 nm)
        Zur Prüfung der Fluoreszenz/Lumineszenz von Leinölfirnis, Papierfasern und Buntpigmenten (z. B. leuchtendes Ultramarin/Alizarin gegenüber lichtschluckendem Ruß oder Preußisch Blau).
      • UV-Kurzwelle (254 nm / S-UV)
        Zur Kontrolle auf mineralische Reaktionen der Füllstoffe, Pigmentschatten und chemische Alterungsspuren.
    • Digitale Kanal- und Falschfarben-Auswertung (am Mikroskopbild)
      • 1. Falschfarbe (Luminanz- / Graustufen-Abzug)
        Isoliert die reine Helligkeitsverteilung und macht „weiße Wolken“ (Füllstoffnester), freiliegende Papierfasern und tiefe Absorptionslöcher sichtbar.

    2. Falschfarbe (Gewichteter binärer Schwellenwert-Kontrast)
    Trennt harte Kontrastgrenzen auf, um plattgedrückte Pigmentklumpen, feinste Haarrisse im Klischee, Retuschen und die Rillentopographie von Papier und Gummi herauszuarbeiten

  • Handwerk, Chemie & Physik in der Reichsdruckerei 1923 / in Mangeljahren Warum entstehen unsere Farbvarianten und Druckabweichungen?

    • BI-Z 100 I - 4 ?
    • 12. November 2026 um 20:55

    Beantwortung einer privat gestellten Frage ... ihr könnt aber ruhig hier nachfragen ;)
    Ich blättere gerade durch meine Aufzeichnungen / Anmerkungen.

    Für die Betrachtungen der Reichsdruckerei-Ausgaben (1923) und der späteren Bundesdruckerei-Marken habe ich zwei Maschinengattungen und die dazugehörige drucktechnische Standardliteratur herangezogen.

    In der Analyse des Rotations-Hochdrucks (Buchdruck) und der Bogen-/Rollenverarbeitung sind folgende Maschinentypen zugrunde gelegt.

    • Für den Rollen-Rotationsdruck (Walzendruck / endlose Papierbahn mit Querschneider):
      • Goebel-Markenrotationsmaschinen (Maschinenfabrik Goebel AG, Darmstadt), die speziell für die Reichsdruckerei zur Briefmarkenherstellung von der endlosen Rolle (inklusive Farbwerk, Druckzylinder/Presseur und nachgeschaltetem Querschneider für die Druckbogen) konstruiert wurden.
      • Ergänzend für den großvolumigen Rotations-Buchdruck der Mangeljahre Rotationsmaschinen von MAN (Maschinenfabrik Augsburg-Nürnberg) sowie Albert & Cie. (Frankenthal) und Koenig & Bauer (Würzburg).
      • Mechanisches Merkmal
        Bei diesen Maschinen läuft die Papierbahn von der Rolle durch das Walzenpaar (Klischeezylinder gegen Druckzylinder/Presseur), wobei die einseitige (Goebel) oder beidseitige Spindelzustellung des Anpressdrucks, die abnehmende Restfeuchte zum Rollenkern hin und das Flattern der Papierbahn („Zeltschlag“ vor dem Walzenspalt) unmittelbaren Einfluss auf Schmitzen, Quetschfalten und Farbaufnahme haben.
    • Für den Bogen-Hochdruck (Plattendruck):
      • Flachform-Zylinder-Schnellpressen
        Die klassischen Buchdruck-Schnellpressen bzw. Zweitourenmaschinen, u. a. Bauart Koenig & Bauer / MAN / Mailänder, bei denen das ebene Druckfundament (die zusammengesetzte Klischee- bzw. Galvano-Platte) unter dem rotierenden Druckzylinder hin- und herläuft.

        Für die technischen Abläufe an den Maschinen, die Farb-/Firnis-Abstimmung und die Druckverfahren sind folgende Quellen referenziert.

      • Das drucktechnische Standardwerk
        Meine Hauptquelle für Maschinenbau, Druckverfahren & Papierverhalten
        • Krüger, Otto F. W.
          Die Illustrationsverfahren. Eine vergleichende Behandlung der verschiedenen Reproduktionsarten, ihrer Vorteile, Nachteile und Kosten.
          F. A. Brockhaus, Leipzig.
        • Historisch direkt passend zur Inflationszeit ist die. die 2. Auflage von 1929

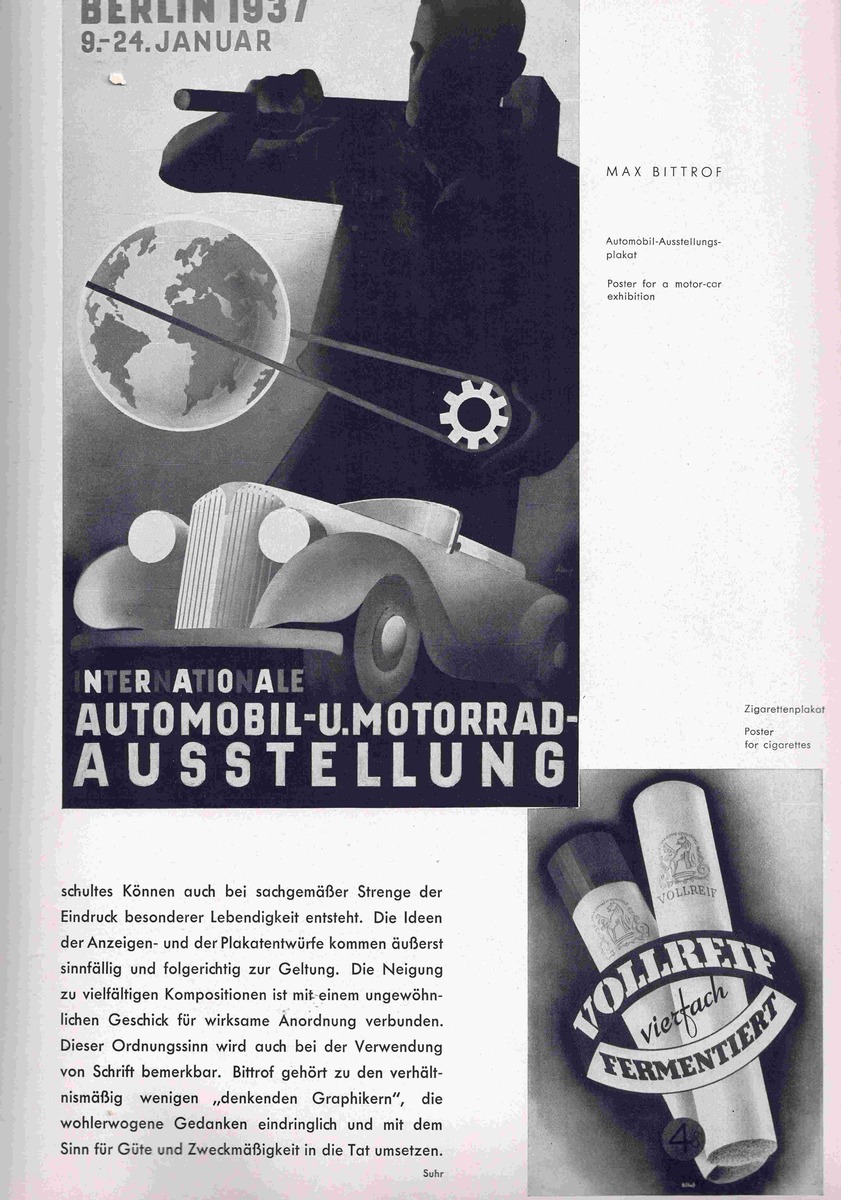

          In meinem Thread hier im forum zu Max Bittrof zur BRD 116 habe ich zudem die posthum von Wilhelm Grenz überarbeitete 3. Auflage von 1950 gezeigt.
          Damals von @Iabarnas empfohlen.
          Das war mein Einstieg in das Thema.

          https://philaforum.com/forum/thread/41463-roland-die-neuzeitliche-gummidruckpresse-einer-der-gr%C3%BCnde-weswegen-ich-briefmark/?postID=539238&highlight=bittrof#post539238

          Und Vorbereitung auf diese Betrachtungen meiner 1800 Blauen Flöhe welche ja unter noch größeren Mangelbedingungen hergestellt wurden.

          https://philaforum.com/forum/thread/5882-notopfer-berlin/?pageNo=14
        • Krüger war technischer Abteilungsleiter/Direktor und beschreibt exakt das Zusammenspiel von Zurichtung, Zylinderspannung, Papierfeuchte, Saugfähigkeit und strengem/kurzem vs. fettem Firnis (CPVC) im Buch- und Rotationsdruck.
      • Druckunregelmäßigkeiten
        • Munk, Dr. Herbert
          Kohl-Briefmarken-Handbuch, 11. völlig neu bearbeitete Auflage, Band II (Deutsches Reich)
          Berlin 1928 (Verein der Freunde des Kohl-Briefmarkenhandbuchs e. V.).
      • Die Spezialquellen der ArGe INFLA-Berlin
        (speziell zu Plattendruck/Walzendruck und Bogenrändern 1923)
        • Peschl, Eduard / Schlegel, Hans-Dieter / Weinbuch,kurt (INFLA-Bücherei)
          • INFLA-Bücherei Band 13 / 47 / 62
            Abhandlungen zu den Herstellungsarten der Inflationsmarken, Plattendruck und Walzendruck sowie den Bogentypen der Reichsdruckerei.
            Dort ist auch dokumentiert, wie die Reichsdruckerei bei den „Ziffern im Queroval“ und den Folgeausgaben zwischen den Flachform-Schnellpressen (Plattendruck) und den Goebel-Rotationsmaschinen (Walzendruck) wechselte.
  • Wer kann mir hier weiterhelfen

    • BI-Z 100 I - 4 ?
    • 12. November 2026 um 17:07

    Zubehör einer alten Spielzeugpost für Kinder?
    Meine sowas hatten wir hier im Forum schon einmal.

  • Handwerk, Chemie & Physik in der Reichsdruckerei 1923 / in Mangeljahren Warum entstehen unsere Farbvarianten und Druckabweichungen?

    • BI-Z 100 I - 4 ?
    • 12. November 2026 um 15:55

    6. Ausblick & weiterführende Links

    Für alle, die sich für die chemischen und physikalischen Grundlagen hinter den historischen Pigmenten, Bindemitteln und dem angesprochenen CPVC-Wert (Pigmentvolumenkonzentration) interessieren, hier erst mal zwei sehr anschauliche Links zum Einstieg

    • Historische Pigmente & Bindemittel
      RDK Labor – Farbe, Farbmittel: Pigmente und Bindemittel in der Malerei
      https://www.rdklabor.de/wiki/Farbe,_Fa…_in_der_Malerei
    • Physik der Pigmentpackung & Öl-Sättigung (CPVC)
      Prof. Steven Abbott – Practical Coatings Science: CPVC Calculator & Modell
      https://www.stevenabbott.co.uk/practical-coatings/CPVC.php

    Nachfolgend möchte ich euch anhand einiger der oben gezeigten Marken Schritt für Schritt die Ergebnisse meiner – zwar recht detaillierten, aber mit normalen philatelistischen Mitteln gar nicht so aufwendigen – Einzelbetrachtungen und Prüfungen vorstellen und zeigen, welche induktiven und deduktiven Rückschlüsse sich daraus auf den Druckalltag 1923 ziehen lassen.

    Da ich mir dieses Gebiet komplett autodidaktisch erarbeitet habe, freue ich mich sehr über eure Anmerkungen, kritischen Nachfragen, Ergänzungen und Korrekturen!

    Denn am Ende erzählt jede dieser unscheinbaren Inflationsmarken unter der Lupe ein kleines Stück deutscher Industrie- und Handwerksgeschichte – man muss sie nur zum Sprechen bringen.

    Viele Grüße
    Lutz Johann-Georg

  • Handwerk, Chemie & Physik in der Reichsdruckerei 1923 / in Mangeljahren Warum entstehen unsere Farbvarianten und Druckabweichungen?

    • BI-Z 100 I - 4 ?
    • 12. November 2026 um 15:51

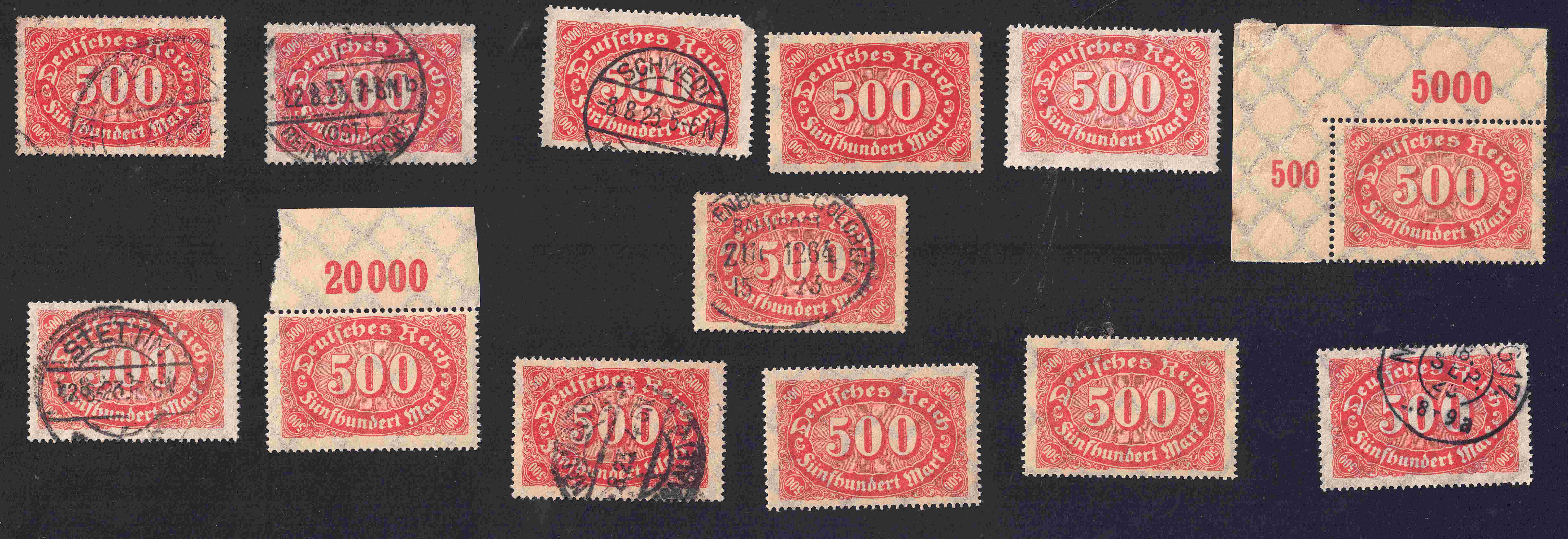

    Warum also der Wechsel von „Ziffern im Queroval“ zu „Ziffern im Kreis“ im März 1923?
    Offiziell wurde die neue Serie mit der Portoerhöhung vom 1. März 1923 begründet – obwohl es dieselben Nominalwerte ja bereits bei den Querziffern gab. Aus praktischer und handwerklicher Sicht ging der Reichsdruckerei schlicht die Puste und das vom Papier sowie Farben bessere Material für die großen Querovale aus.

    1. Halber Materialeinsatz, doppeltes Tempo
      Für die kleineren „Ziffern im Kreis“ brauchte man beim selben Nennwert nur noch die Hälfte des Papiers und rund die Hälfte der Druckfarbe – bei gleichzeitig doppelter Ausstoßgeschwindigkeit.
    2. Erschöpfte Rohstoffe
      Das reguläre Papier und die höherwertigen Farbzutaten der Querovale gingen zur Neige. Die bestehenden, teils höchstwertigen (Tropen/Banknotenpapier) Restvorräte wurden im noch auslaufenden Betrieb der Querziffern aufgebraucht.
    3. Verschlissene Klischees
      Schaut man sich die letzten Druckdurchläufe der „Ziffern im Queroval“ an, sieht man überall massive Abnutzungen, Ausbrüche und Not-Retuschen. Das aufwendig verschnörkelte Guillochen-Motiv der Querovale ließ sich kaum noch vernünftig nachgravieren, war plattgedrückt – während das schlichtere Motiv der „Ziffern im Kreis“ viel fehlertoleranter und leichter zu retuschieren war.
      Ohne den Wechsel hätten die Platten der Querovale wohl komplett neu angefertigt werden müssen.

    4. Vom Allgemeinen zum Speziellen
    Michel-Katalog (a/b), Farbführer und die Farbrezepte am Beispiel der MiNr. 253 (2000 Mark)

    DKKW schrieb im Nachbar-Thread völlig zu Recht: „Für eine eigene katalogisierte Farbe müssen die jeweiligen Farbbereiche klar abgrenzbar sein und ohne fließende Übergänge zu anderen Farbtönen.“

    Wenn man sich die Systematik im Michel-Spezial und im Michel-Farbführer anschaut, ist deren Logik für mich absolut nachvollziehbar und überprüfbar.
    Man muss sich nur bewusst machen, wie Katalog, Farbführer und Druckchemie zusammenhängen.

    • Der Michel-Katalogpreis nennt unter einer Hauptfarbe (z. B. a oder b) immer die „billigste Sorte“ (bei durchschnittlicher Papier-, Zähnungs- und Stempelqualität und wie wir sehen werden auch billigste a und b Sorte!) und verweist für das Spektrum auf den Farbführer.
    • Im Michel-Farbführer (siehe meine angehängten Scans der Seiten 49, 51 und 53) spiegelt der dreiteilige Zahlencode im Grunde das Mischungsverhältnis wider
      Die erste Zahl steht für die Hauptfarbgruppe (z. B. 27 = Violett, 29 = Ultramarin, 31 = Blau, 33 = Kobalt), die mittlere Zahl zeigt entweder den Trübungs-/Rußgrad (0 bis 3) oder die beigemischte Nebenfarbe an (z. B. 31-37-x = Blau mit Preußischblau-Tendenz, 31-33-x = Kobaltblau), und die letzte Zahl (3 bis 8/9) beschreibt die Helligkeits- bzw. Sättigungsstufe.


    • Die Praxis beim Prüfen
      Da die Übergänge in der Druckpraxis oft (eigentlich immer) fließend sind (waren) und ein Prüfer bei den geringen Prüfgebühren für eine Standardmarke zeitlich gar keine tiefere Materialanalyse leisten kann (und natürlich jedes Haftungsrisiko bei teuren Farben vermeiden muss), werden nur hundertprozentig eindeutige Stücke als b geprüft.
      Viele chemisch hochinteressante und eigentlich seltene Untervarianten der b-Sorte landen dadurch automatisch im Sammelbecken der „billigen“ a-Farbe – oder gehen innerhalb der b-Gruppe in der günstigsten Standardvariante unter.

    Wie stark sich die beiden Katalogschubladen 253 a (grünstichigblau bis blau) und 253 b (dunkelultramarin / kobalt) anhand der damals verwendeten Grundpigmente (Ultramarin, Preußisch Blau, Kobalt), des Rußanteils (Kohlenstoff C), der Füllstoffe und der Papier/Gummi-Wechselwirkung mit relativ überschaubarem Aufwand weiter aufschlüsseln lassen, habe ich an meinen ca. 20 Vergleichsstücken der MiNr. 253 (2000 Mark) einmal auf zwei Steckkarten sortiert.



    • Bild 1 (Farbe a unterteilt)
      Hier liegen die Varianten der a-Gruppe (inklusive geprüfter Referenzstücke 253 a gepr.). Die häufigste Standardvariante (a.a.a) ist ein kühles Blau mit geringem Ultramarin- und leichtem Rußanteil (im Farbführer im Bereich 31-0-3/4 bis 31-0-6 bzw. 29-2-x).
      Daneben finden sich aber völlig rußfreie, fast milchig-helle Stücke (a.a.b bei 31-0-4) sowie im unteren Teil der Karte die markanten Mischungen mit Preußisch Blau (a.b.a und a.b.b, im Farbführer 31-37-6), die in meinen Beständen mindestens genauso selten auftauchen wie eine „echte“ b-Farbe.!!
    • Bild 2 (Farbe b unterteilt)
      Hier zeigt sich die Bandbreite innerhalb der teureren b-Gruppe (ebenfalls mit geprüften Vergleichsstücken 253 b gepr.).
      Oben die stark rußhaltigen, fast schwärzlichen Ultramarintöne (b.a.a mit >16 % Rußanteil und b.a.b, Bereich 29-0-6 bis 29-2-8), in der Mitte das reine, ungetrübte Ultramarin (geprüft als b!) ohne Ruß (b.b, 0 % C, leuchtend sattes 29-0-7/8 bis 30-0-6 – quasi die klassische Grundfarbe der b-Kategorie).

      Sowie unten die im Michel-Spezial erwähnten, seltenen Kobalt-Varianten (b.c.a und b.c.b mit Kobalt-Komplex, von 33-0-3 hellkobalt über 31-33-6 bis hin zu 33-0-8 schwärzlichkobalt).
    • Bilder 3 bis 5 (Michel-Farbführer Tafeln S. 49, 51 und 53)
      Zur besseren Orientierung habe ich die entsprechenden Seiten aus dem Farbführer beigelegt – von den Violett-/Ultramarin-Übergängen (S. 49) über die reinen Ultramarin-, Kobalt- und Blautöne (S. 51) bis hin zum Preußischblau und Grünblau (S. 53).

    5. Allgemeines zum verwendeten Farbkreis – und warum „gleiche Optik“ nicht immer „gleiche Farbe“ bedeutet

    • Wonach sortiert der Michel-Farbführer und warum ist das sinnvoll?
      Historisch baut das System des Michel-Farbführers auf der Farbenlehre nach Wilhelm Ostwald (sowie den Farbtonkarten nach Baumann-Prase und der späteren DIN 6164) auf. Sortiert wird streng nach dem menschlichen Sehempfinden im Auflicht (Phänotyp) über drei Achsen.
      1. den geschlossenen Bunttonkreis (von Gelb über Rot, Purpur, Violett und Blau bis Grün),
      2. den Trübungsgrad (Vergrauung durch Schwarzanteil oder Beimischung einer Nachbarfarbe) und
      3. die Helligkeitsstufe (von Weiß-Aufhellung bis hin zur tiefen Schwärze). Für den Sammleralltag ist dieses System extrem sinnvoll, weil es ohne teure Laborgeräte am Schreibtisch funktioniert: Man legt die Marke unter das ausgestanzte Vergleichsloch und kann den optischen Eindruck reproduzierbar benennen.
    • Welche anderen Möglichkeiten gäbe es?
      Neben anderen rein optischen Farbräumen (wie dem Munsell-System oder dem digitalen CIE-L*a*b*-Farbraum, bei dem Spektralphotometer die exakten Lichtreflexionskurven messen) gibt es den chemisch-genotypischen Ansatz.

      Man sortiert die Marken nicht danach, wie sie heute für das Auge wirken, sondern woraus sie 1923 in der Druckerei angemischt wurden, nach Leitpigment, Füllstoff, Bindemittelmenge und Trockner. Und das im Zusammenhang mit dem verwendetem Papier!
    • Die optische Täuschung
      Verschiedene Mischungen, Zusatzstoffe und extreme Alterung
      Genau hier liegt der Hund begraben, wenn man nur rein optisch prüft.
      1. Unterschiedliche Farbmischungen für dieselbe Farbwirkung
        Um auf einem stark saugenden, graugelben Holzschliffpapier für das Auge denselben Farbton zu treffen wie auf einem glatten, hochweißen Zellstoffpapier, musste der Drucker mit ganz anderen Rezepturen und vor allem unterschiedlichen Füllstoffen (Extendern) wie Kaolin, Kreide, Schwerspat (Baryt), Tonerde oder Zinkweiß arbeiten. Je nach Saugfähigkeit des Papiers und Firnis-Sättigung (Stichwort Kritische Pigmentvolumenkonzentration / CPVC) streuen diese Füllstoffe das Licht völlig anders.
        Man kann also mit unterschiedlichen Hauptfarben und Zusatzstoffen auf verschiedenen Papieren am Ende eine fast identische optische Farbwirkung erzielen.
      2. Extreme Farbveränderung durch Alterung (Pigment + Papier + Gummi)
        Gummi ist ja nicht gleich Gummi.

        Umgekehrt können Marken aus exakt demselben Farbtopf nach über 100 Jahren völlig unterschiedlich aussehen.
        Die Pigmente altern nicht nur für sich allein (oder durch überdosierte metallische Sikkative/Trockner wie Blei-Mangan und Blei-Kobalt), sondern reagieren chemisch und optisch massiv mit dem Papier (Säure im Holzschliff) und vor allem mit der Gummierung.
        Schlägt etwa bei einer sehr „fett“ eingestellten Druckfarbe überschüssiger Leinölfirnis in das Papier durch und verbindet sich mit einem dicken, über die Jahrzehnte honiggelb bis bräunlich oxidierten Dextrin-Gummi, wirkt dies wie ein optischer Sperrfilter.
        So kann ein blauer Pigmentanteil durch den gelben Gummi/Firnis-Filter plötzlich grünlich-oliv schimmern, oder ein ehemals leuchtendes Purpurviolett dunkelt optisch zu einem „schwärzlichgrauen“ Ton nach – obwohl kein einziges Körnchen Ruß in der Druckfarbe steckt! (Eventuell forciert dies unerwünschte Albumalterung)
        Die optische Reaktion unter verschiedenen Frequenzbereichen des Licht ist auch eine andere!
        Auch ist der optische Eindruck (matt oder glänzend) unter Tageslicht ein anderer.
        Metallische Fremdstoffe welche schon im ursprünglichen Papierbrei drinn waren oder welche durch den Egoutteur-Druck bei der Herstellung des Wasserzeichen mit eingeprägt wurden, haben oft eine ganz andere Auswirkung auf die Farbalterung einer Marke.
  • Handwerk, Chemie & Physik in der Reichsdruckerei 1923 / in Mangeljahren Warum entstehen unsere Farbvarianten und Druckabweichungen?

    • BI-Z 100 I - 4 ?
    • 12. November 2026 um 15:33

    Handwerk, Chemie & Physik in der Reichsdruckerei 1923 / in Mangeljahren
    Warum entstehen unsere Farbvarianten und Druckabweichungen?

    Moin zusammen,

    angeregt durch unseren spannenden Austausch im Nachbar-Thread von DKKW (Deutsches Reich, Inflation, Ziffern im Kreis, Ausgabe 1923, Vorbemerkungen) möchte ich das Thema „Produktionsbedingungen, Papier und Farben in der Hochinflation“ hier in einem eigenen Faden aufgreifen und vertiefen.

    Thema

    Deutsches Reich, Inflation, Ziffern im Kreis-Ausgabe 1923, Vorbemerkungen

    Hallo zusammen,

    zwischen März und August 1923 kamen die Marken einer Freimarkenausgabe mit dem neuen Motiv "Ziffern im Kreis" heraus. Leider habe ich keine Angaben darüber gefunden, von wem der Entwurf zu dieser Markenausgabe stammt. Die Marken wurden im Walzendruck in Bögen (10 x 10 Marken) und teilweise in Rollen (100 Mk. bis 400 Mk.) produziert. Damit finden wir auf den Marken dieser Ausgabe keine Hausauftragsnummern (HAN).

    Begründet wurde die Ausgabe mit der Portoerhöhung vom 1. März 1923…
    DKKW
    8. November 2026 um 14:32

    Nochmals vielen Dank an DKKW und die Runde für die geduldigen Hinweise, Literaturtipps und den Anstoß zu diesem Thema!

    1. Persönlicher Ausgangspunkt
    Warum überhaupt Farben und Druckabweichungen?

    Die oft schon mit bloßem Auge deutlich sichtbaren Farbunterschiede bei Briefmarken ein und derselben Katalognummer – selbst dort, wo im Katalog zunächst gar keine Unternummern gelistet sind – haben mich schon als Kind fasziniert.
    Genauso ging es mir mit dem geschichtlichen Anlass der Ausgaben und dem handwerklich akkuraten Druck samt seinen kleinen Abweichungen, insbesondere bei der frühen BRD (z. B. MiNr. 116) und dem Deutschen Reich.

    Obwohl Farben genau wie Plattenfehler und Druckabweichungen bei deutschen Postwertzeichen eigentlich ein riesiges Sammelgebiet sind, werden sie in vielen Foren oft etwas stiefmütterlich behandelt.
    Keiner weis genaues und viele unbeantwortete Fragen sofern ich in die Foren des Internet schaue.

    Dabei lassen sich gerade über das Zusammenspiel aus Handwerk & Technik, Chemie & Physik sowie Geometrie & Mechanik (Ursache und Wirkung) viele Fragen klären, vor denen man mit einer abweichenden Marke und dem reinen Katalogblick in den Michel-Spezial oft ratlos steht.

    In zwei Aktenordnern habe ich das mit meinen Mitteln über die Zeit einmal genauer für die „Ziffern im Queroval“ (speziell MiNr. 246–253 sowie 256) untersucht und versucht, das System dahinter logisch zu ordnen.
    Meine Leitfrage war
    Welche Farbvariante ist da eigentlich wirklich selten, welche die billigste Variante – und warum?
    Und wieso entstehen diese sichtbaren Nuancen, welche teilweise über die Grenzen des Katalogs hinaus gehen?

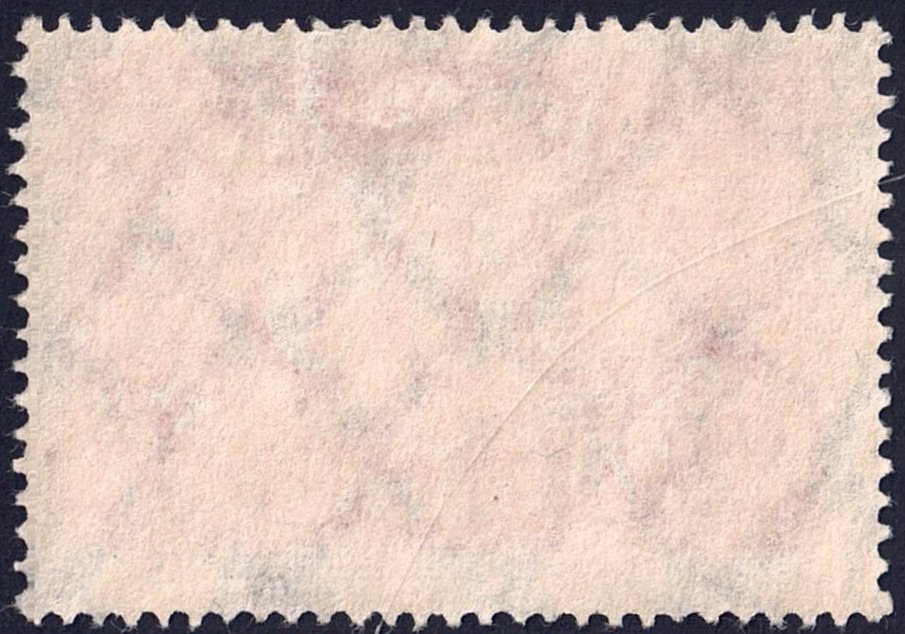

    2. Das Rätsel der „Wasserlinien“ im Kohl-Handbuch & die Papiermechanik 1923

    Im Nachbar-Thread kam das Zitat aus dem Kohl-Handbuch zur Sprache

    „Der Druck weist zahlreiche Unregelmässigkeiten auf. Von den Maschen der Guillochierung sind einzelne häufig verschmiert oder einzelne Buchstaben sind durch Farbe überdeckt, während andererseits der Druck über den Wasserlinien häufig stark porös ist.“

    Was meint das Kohl-Handbuch hier mit „Wasserlinien“?
    Meiner Beobachtung und meinen Dickenmessungen an mehreren Dutzend Marken nach sind damit schlicht die Linien des Wasserzeichens (Waben) gemeint.
    Unter moderater Vergrößerung und mit der Messschraube zeigt sich gerade bei den Ausgaben dieser Monate ein deutlicher Dicken- und Strukturunterschied.

    • Verdichtung und Egoutteur-Druck
      Die Papiermühlen kamen 1923 mit dem Liefern und dem ausreichend langen Ablagern/Austrocknen überhaupt nicht mehr hinterher. Je schlechter oder unhomogener die Faserzusammensetzung war (von hohem Holzschliffanteil über ungebleichten Zellstoff bis hin zu langen Lumpenfasern) und je schneller die Siebbänder liefen, desto weniger konnte das Papier auf Standardmaß verdichtet und satiniert werden.
      Die Wasserzeichenwalze (Egoutteur) drückte sich tief in den noch weichen Faserbrei ein.
      Und je schneller der Papierbrei zufloss, um so mehr wich die Faserrichtung vom gewollten, drucktechnisch optimalen quer ab.
    • Poröser / körniger Druck in den Tälern
      An den Linien des Wasserzeichens ist das Papier spürbar dünner und bildet mikroskopische „Täler“. Beim Hochdruck fehlt dem Klischee genau über diesen Vertiefungen der volle Gegendruck. Die Farbe wird nicht flächig eingepresst, sondern bleibt nur an den hochstehenden Faserflanken hängen. Das Druckbild wirkt genau entlang der Wasserzeichenlinien porös oder „körnig“.
      Hier macht es einen großen Unterschied in der späteren Farbwirkung, in wie weit das Papier selber geeignet aufnahmefähig für die Inhaltsstoffe der Farbmischung ist.
    • Saugfähigkeit und „Nachfetten“ der Farbe (CPVC)
      Ein niedrig verdichtetes, schlecht satiniertes Papier wirkt wie ein Schwamm. Es saugt das Bindemittel (Leinölfirnis) förmlich aus der Druckfarbe weg. Damit die Farbe nicht stumpf aufbaut oder die feinen Guillochen zusetzt, musste der Drucker die Farbe individuell auf das gelieferte Papier abstimmen und mit den gerade verfügbaren Hilfsstoffen „fetter“ oder eben z.B. schnell trocknend einstellen.

    3. Kampf an der Maschine
    Feuchte Rollen, Faserrichtung und der Wechsel zu „Ziffern im Kreis“

    Noch deutlicher wird die Notlage der Reichsdruckerei, wenn man sich den eigentlichen Druckprozess (insbesondere im Rollendruck, aber auch im Bogendruck) vor Augen führt.

    • Papierfeuchte und Rollendynamik
      Frisches, nicht abgelagertes Papier ist feucht – und eine Papierrolle ist im Kern immer feuchter als in den äußeren Lagen. Während eine Rolle abläuft, verändert sich also permanent die Saugfähigkeit und Dehnungsneigung des Papiers.
    • Faserrichtung und Zylinderdruck
      Je nach Einlaufgeschwindigkeit und Faserart richten sich die Papierfasern aus. Läuft die Faser in Druckrichtung (Längsdruck), dehnt sich das Motiv unter dem Zug von alleine in Druckrichtung. Quer zur Faser arbeitet das Papier (wie profanes Holz) durch die Feuchte.
      Gleichzeitig darf man feuchtes oder minderwertiges Papier nicht mit zu hohem Anpressdruck und zu hoher Geschwindigkeit durch die Zylinder jagen, sonst reißt oder verzieht sich die Bahn.
    • Händisches Nachsteuern
      Wenn der Anpressdruck der Zylinder über das einseitige, dem Motor gegenüberliegende Handrad minimal zu fest oder zu lose stand, verzog sich die Papiermembran bei hohem Tempo sofort diagonal.
      Der Drucker musste die Maschine also langsam mit wenig Druck anfahren und Farbzufuhr sowie Anpressdruck im laufenden Betrieb nach Gehör und Augenmaß (man sieht und hört das am Flattern der Papiermembran) nachregeln.
      Es ist eigentlich eine filigrane handwerkliche Kunst, unter solchem Zeit- und Materialdruck überhaupt noch eine so massentaugliche Gebrauchsgrafik herzustellen!
    • Maschinenrhythmus und „Zeltschlag“
      Die / Eine Ursache für verschmierte Guillochen
      Kommt zum ungleichmäßigen Anpressdruck der Zylinder und der wechselnden Papierfeuchte nun eine höhere (zu hohe, für zu nasses Papier) Laufgeschwindigkeit hinzu, schaukelt sich dieses Flattern der Papiermembran im festen Maschinenrhythmus (mit Totpunkt des Motors) regelrecht im Rythmus auf.
      Da die arbeitende Papierbahn vor dem Walzenspalt seitlich nicht ausweichen kann, wölbt sie sich in Laufrichtung stellenweise wie ein kleines Spitzzelt nach oben auf – es entsteht der sogenannte „Zeltschlag“.

      Läuft diese hochstehende Papierwelle nun in die rotierenden Zylinder ein, passiert genau das, was das Kohl-Handbuch eingangs als Rätsel beschreibt

      Zum einen berührt der hochstehende „Zeltgiebel“ das eingefärbte Druckklischee schon einen Sekundenbruchteil vor dem eigentlichen Druckpunkt ohne Gegendruck – die feinen Maschen der Guillochierung schmieren zu oder Buchstaben werden mit Farbe überdeckt.
      Zum anderen wird das „Zelt“ unmittelbar danach unter dem vollen Anpressdruck der Zylinder schlagartig plattgewalzt. Nebenbei werden durch diese regelmäßige „Explosion“ die Klischees immer wieder an den selben Bereichen sehr stark beansprucht.
      Dieses kann man im Prinzip mathematisch mittels DGL erster Ordnung für jede Druckmaschine qualitativ abgebildet werden. 4 gekoppelte / voneinander abhängige Wellenfunktionen. Mal ganz laienhaft.
      In Abhängigkeit der Durchlaufgeschwindigkeit, Anpreßdruck sowie auch für das individuell verarbeitete Papier im Prinzip.

      Ist die Aufwölbung noch klein, schiebt das Papier dabei minimal seitlich weg in Folge so genanntes Schmitzen / unscharfer Druck).
      Ist das „Zelt“ bei hohem Tempo zu steil, wird es gnadenlos als klassische Quetschfalte in die Bahn gebügelt. Es ist eigentlich eine filigrane handwerkliche Kunst, unter solchem Zeit- und Materialdruck überhaupt noch eine so massentaugliche Gebrauchsgrafik herzustellen!

Registrierung

Sie haben noch kein Benutzerkonto auf unserer Seite? Registrieren Sie sich kostenlos und nehmen Sie an unserer Community teil!

Benutzerkonto erstellen
  1. Datenschutzerklärung
  2. Impressum
  3. Kontakt

Partnerprogramm / Affiliate Disclaimer

Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Mit * markierte Links sind Affiliate-Links (Werbung). Nur auf diese Weise können wir dieses großartige Forum finanzieren, wir bitten um euer Verständnis!

Community-Software: WoltLab Suite™
